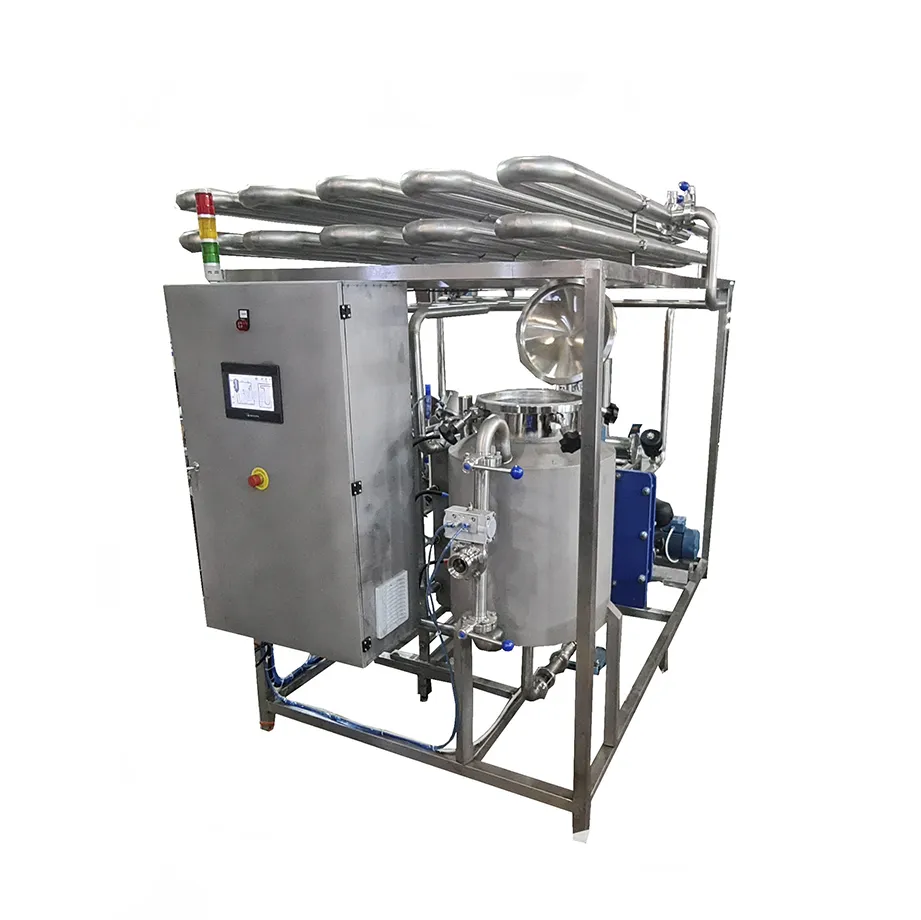

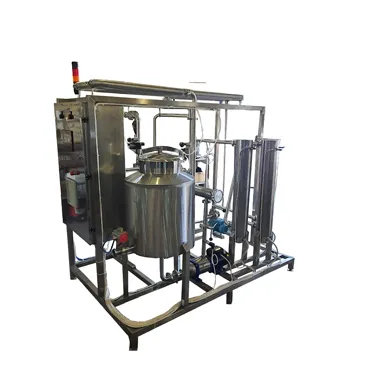

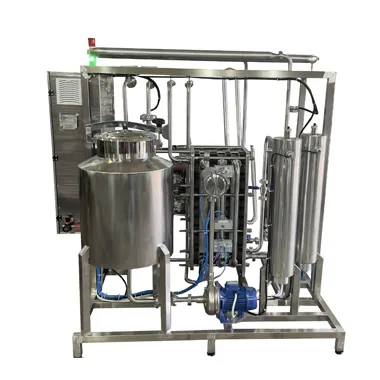

Пастеризационно-охладительная установка для сидра серии ТС-21Д, 10000л/ч

Технические характеристики

Электронасос центробежный (продукт): 10 м3/ч MXV 40-810/D

Насос центробежный одноступенчатый (теплоноситель): 15 м3/ч NM 10/S/A

Пластины теплообменника: 0.5мм, AISI 316 L НН14

Уплотнения теплообменника: -30 град.С до +160 град.С EPDM

Модульная рама: труба нерж. ст. AISI 304 40х40

Выдерживатель: труба нерж. ст. AISI 304 d 50

Плотномер: нерж. ст. AISI 304 DIN 25

Клапан наклонный с пневмоприводом: DN: 25 мм, уплотнение: PTFE, корпус: нерж. cталь, привод: PA / D63 мм, PN: 0…11бар, tраб: -10…+180 град.С, Pупр.: 4,5…10 бар 2000

Конденсатоотводчик поплавковый: DN: 25 мм, PMX: 4,5 бар, FT14-4.5

Затвор дисковый: нерж. ст. AISI 304 DIN 25

Пневмопривод дискового затвора: нерж. ст. AISI 304

Панель оператора: сенсорная 7′ MT4434TE

Термопреобразователи сопротивления: ДТС105Э-50М.В3.60

Датчик уровня: ДС.ПВТ.М20х1,5

Программируемое реле: ПР200-24.5.1.0

Производительность, л/ч: 10 000

Температура продукта на входе, град.С: =+0..+4

Температура продукта на выходе, град.С: =+2..+4

Температура пастеризации, град.С: =+0..+74

Время выдержки (при температуре пастеризации 74 град.С), с: 30

Давление продукта на входа в пастеризатор, МПа: 0,3-0,4

Теплоноситель: Горячая вода, нагреваемая паром

Производительность насоса горячей воды, л/ч: 13000:15000

Температура хладагента на входе ледяной воды (1 вариант), град.С: =+0.5+1.5

Температура хладагента на входе пропиленгликоль (2 вариант), град.С: -2..-3 стандартно — 5 -6 (возможно при приобретении узла плавной подачи)

Давление хладагента на входе, МПа: 0,3

Давление пара на входе, МПа: 0,3:0,4

Потребление пара — 5000 л/ч — 10 000 л/ч: 380 кг 750 кг

Установленная мощность, кВт: 5

Напряжение, В: 380

Частота, Гц: 50

Давление сжатого воздуха, МПа: 0,6

Система управления: Реализована на базе PLС и сенсорной панели. Режим управления — автоматический
