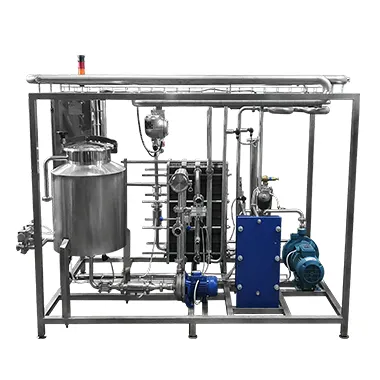

Высокотемпературный ультрапастеризатор серии ТС-21М, УПУ-5000

Технические характеристики

Электронасос центробежный (продукт): 7 м3/ч, 6 бар СA200/55

Насос центробежный (теплоноситель): 12 м3/ч (торцевое уплотнение рассчитано на 180 град.С) NMD 32/210D

Расходомер: 10 м3/ч

Плотномер: нерж. ст. AISI 304

Пластины теплообменника: нерж. ст. AISI 316L

Уплотнения теплообменника

Модульная рама: труба нерж. ст. AISI 304, 40х40

Выдерживатель: труба нерж. ст. AISI 304, d =50

Клапан наклонный с пневмоприводом: DN: 40 мм, уплотнение: PTFE, корпус: нерж. cталь, привод: PA / D63 мм, PN: 0…11бар, tраб: -10…+180 град.С, Pупр.: 4,5…10 бар 2000

Конденсатоотводчик поплавковый: DN: 40 мм, PMX: 8 бар FT14

Затвор дисковый: нерж. ст. AISI 304 DIN 35

Пневмопривод дискового затвора

Панель оператора: сенсорная 7′

Программируемое реле: ПР200

Термопреобразователи сопротивления: ДТПL054-00.60/2

Датчик давления на приемный бак для поддержания уровня продукта: ДС.ПВТ.М20х1,5

Производительность, л/час: 5000

Температура продукта на входе, град.С: 4-7

Режим пастеризации, град.С: 92 — 96

Время выдержки, сек.: 30

Режим стерилизации, град.С: 140 — 142

Время выдержки, сек.: 4-7

Температура после секции рекуперации перед секцией охлаждения: на 28-30 град.С выше температуры входящего продукта

Охлаждение: температура охлажденного продукта на 10-12 град.С выше температуры хладагента при кратности продукт/хладагент = 1/3

Хладоноситель: Ледяная вода (+ 1 — + 3 град.С)
