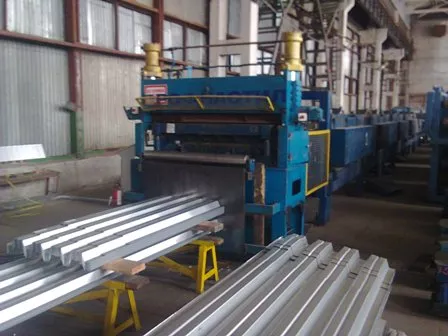

Линия профилирования для производства профлиста

Технические характеристики

• длина 29000
• ширина 3500
• высота ножниц 2500
• высота установленного инструмента 1700
• высота разматывателя 2400.

Габаритные размеры основания под инструмент, мм.

• длина 20000
• ширина 1650.

приемные рельсы, мм

• длина 16500
• ширина 1500.

Габаритные размеры рулона, мм.

• ширина 1250
• внутренний диаметр 550…650
• масса рулона, кг 10000
• толщина металла в рулоне не более, мм 1,1.

Стан профилегибочный

• толщина прокатываемого металла, мм 0,4-1,1
• ширина заготовки, мм 1250
• электродвигатель, тип 4ПФ 180МВБ04
• мощность, кВт 50,0
• частота вращения, об/мин 1320/4000
• редуктор, тип 1Ц2У-250-31,5-12
• максимальная скорость прокатки, м/мин 20.

Привод разматывателя

• электродвигатель, тип 4ПБМ160МГ04
• мощность, кВт 4,62.

Гидростанция разматывателя

• электродвигатель, тип АИР100S4У3
• мощность, кВт 3,0
• частота вращения, об/мин 1410
• Гидронасос, тип пластинчатый регулируемый НПлР 20/16
• Цепная передача инструмента цепь ПР38,1-12700 ГОСТ 13568-75.

Гидростанция ножниц

• электродвигатель, тип АИР180S4У3
• мощность, кВт 22,0
• частота вращения, об/мин 1400
• Гидронасос, тип пластинчатый регулируемый НПлР 50/16
• гидропневмоаккумулятор АРХ 6,3/32 ОР
• Рабочий газ Азот
• Объём бака, л 160
• Рабочая жидкость Масло индустриальное И-40
• Воздух давление, МПа 6,0
