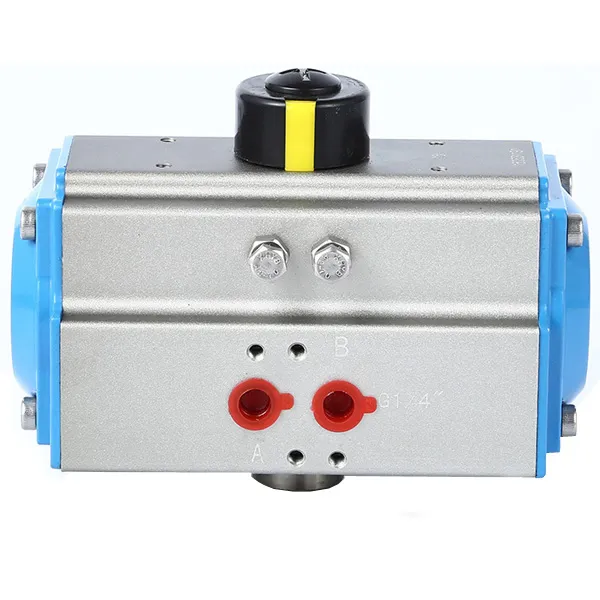

Пневматический привод двустороннего действия, AT 140

Технические характеристики

Диаметр, мм: 140

Размер грани ступицы пневмопривода, мм: 27

Размер грани штока клапана, мм: 27

Порты подачи воздуха: 2xG 1/4′ (NAMUR)

Объем воздуха, потребляемый пневмоприводом при открытии, л: 1,7

Объем воздуха, потребляемый пневмоприводом при закрытии, л: 2,4

Допустимая температура окружающей среды: -40…+65 град.C

Исходное положение: может быть установлен в любое исходное положение

Стандарт присоединения пилотного клапана: NAMUR

Стандарт фланца для присоединения пневмопривода к клапану: ISO 5211, DIN 3337

Степень защиты корпуса: IP65

Тип среды: воздух (сухой и чистый; размер инородных частиц не должен превышать 30 микрон)

Допустимая температура управляющей среды: -20…+80 град.C

Минимальное давление управляющей среды, бар: 3

Максимальное давление управляющей среды, бар: 8

Корпус пневмопривода: алюминий

Поршни пневмопривода: литой алюминий

Уплотнения пневмопривода: PTFE и HNBR

Поршни пневмопривода: литой алюминий

Вал-шестерня: стальной сплав
