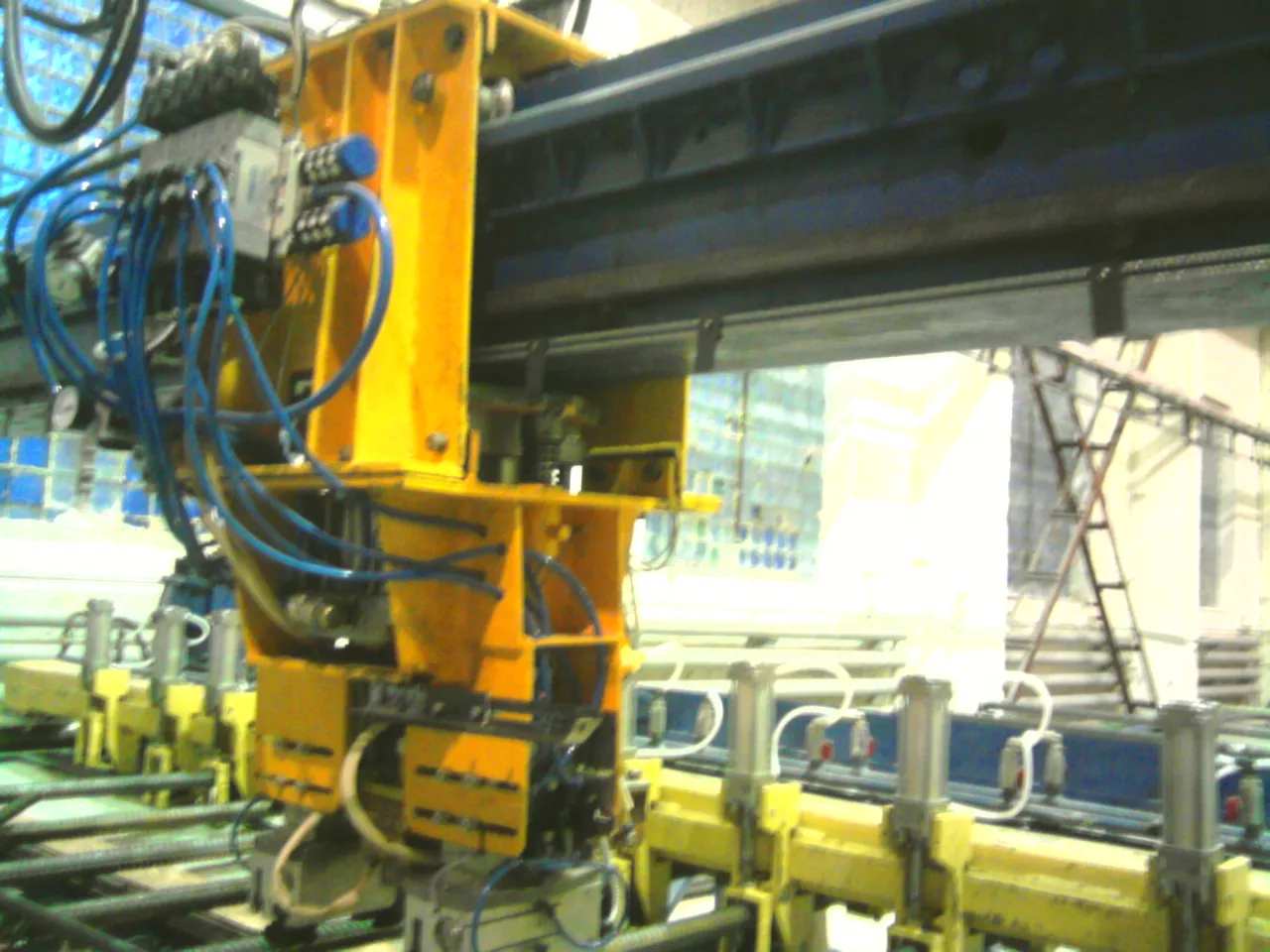

Комплекс для сварки тяжелых арматурных каркасов, КПК-3600

Технические характеристики

Технические характеристики КПК-3600:

Наибольший вторичный ток, А

45

Номинальное напряжение питающей сети, В

380±10%

Номинальная частота питающей сети, Гц

50

Максимальная мощность трансформатора кВа, не более

250

Максимальный первичный ток, А

630

Номинальный сварочный ток, кА

40

Номинальный длительный вторичный ток, кА

12

Предел фазового регулирования действующего значения сварочного тока, %

50…100

Средняя производительность, тн в смену 8 часов

12

Привод поперечной подачи арматуры

Механический, посредством сервопривода, через протягивающие ролики.

Привод продольной подачи арматуры

Пневматический, прямой, посредством захватов.

Привод подвижных зажимов

Пневматический, прямой привод

Привод неподвижного зажима

Пневматический, с механической синхронизацией.

Привод усилия сжатия электродов

Пневматический, прямой привод

Привод перемещения сварочного узла

Механический, посредством сервопривода, через цепную передачу.

Диаметр поперечного прутка, мм

12…18 мм.

Диаметры продольных прутков, мм

10…40 мм.

Максимальное количество продольных прутков, шт.

11

Пределы шага поперечного прутка, мм по осям

При работе с постоянным шагом

При работе с переменным шагом

от60

80…240

Пределы шага продольных прутков, мм по осям

мм в свету

От120

От 80

Максимальная ширина каркаса, мм.

3600

Максимальная длина каркаса мм.

8000

КОМПЛЕКТНОСТЬ КПК-3600.

Портальная машина – 1шт.

Секция рольганга с регулировкой высоты – 2шт.

Секция рольганга без регулировки высоты – 3шт.

Шкаф управления – 1шт.

Магазин для поперечной арматуры – 1шт.
