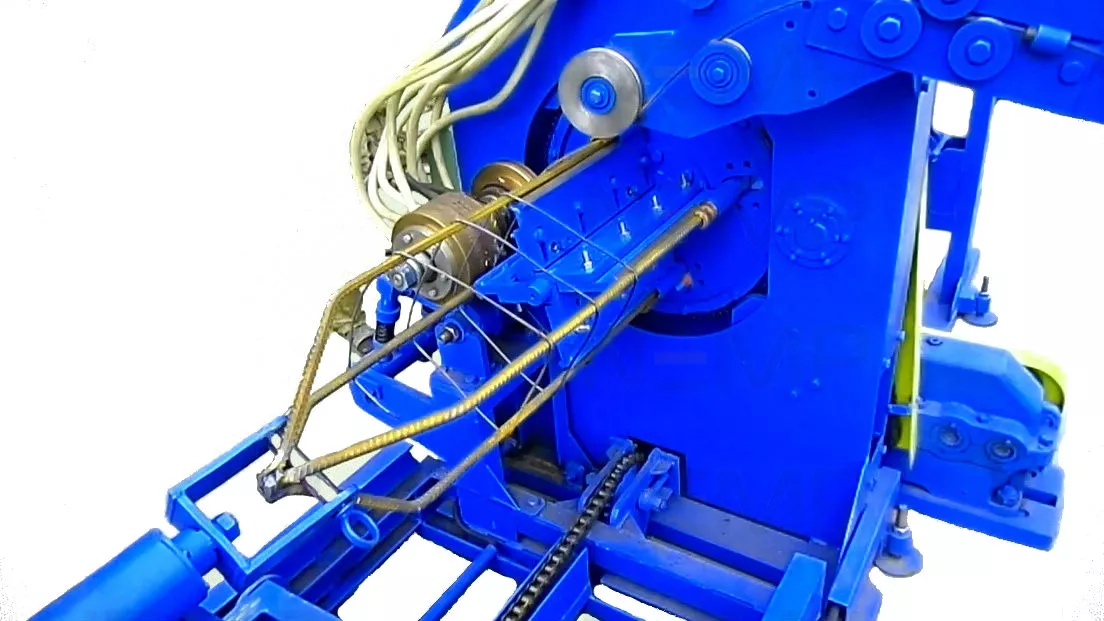

Установка для навивки каркасов свай, МСС-02

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МСС-02

Тип сечения каркаса

Квадрат

Сечение сваи, мм

250,300,350

Диаметр свариваемых продольных стержней, мм (класс АI, АIII)

10-18,16-32

Количество продольных прутьев, шт.

4

Диаметр поперечной навиваемой проволоки, мм (класс АI, АIII)

4-8

Шаг навиваемой проволоки, мм

50-350 плавно

Длина каркаса сваи, м

до 13

Производительность, шт/час (цикл без загрузки)

8-10

Напряжение, В

380

Мощность, кВА (используемый трансформатор)

75 (ТВК-75Р)

Количество персонала в работе установки

1

Грузоподъемность бухтодержателя, кг

1500

Тип установочной платформы

анкерная конструкция

Шаблоны для каркасов

сменные

Тип электродов

Дискообразные 320 мм.

Тип охлаждения электродов, трансформатора

замкнутое, жидкостное

Сварка и проковка прута

автоматическая

Тип привода прижима электродов пневматический

пассивный + активный

Тип привода каретки, электромеханический

с датчиками

Тип привода устройств (опор), поддерживающих каркас – пневматический с датчиками

оптические

Тип привода планшайбы

планетарный

Способ регулирования вторичного тока трансформатора

плавное программное

Регулирование скорости движения каретки

программное, бесступенчатое

Шаг навивки

автоматический

Тип программного терминала оператора

сенсорная панель

Тип управления

программное

КОМПЛЕКТАЦИЯ

Машина навивки каркасов свай МСС-02

*

Формирующая насадка, шт.

1

Зажим-крепление винтами

*

Зажим-крепление цанговый

опция

Лоток загрузочный

*

Рама хода каретки с кареткой

*

Силовой шкаф

*

Программный терминал управления

*

Бухтодержатель

*

Замкнутая система охлаждения

опция

Инструкция по эксплуатации (паспорт, гарантийный талон)

*

Дополнительно к установке можем изготовить станок для гибки арматуры каркаса
