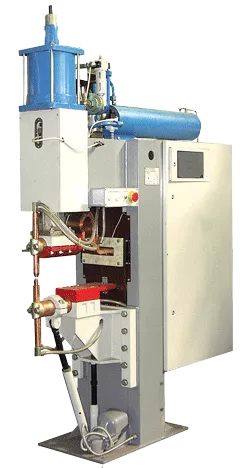

Машина контактной точечной сварки, МТ-4224Н

Технические характеристики

• Наибольший вторичный ток, кА 42
• Номинальный длительный вторичный ток, не менее, кА 18
• Наибольшая мощность при коротком замыкании, кВА 409
• Мощность при ПВ=50%, кВА 255
• Номинальное усилие сжатия, даН 2500
• Наибольшее усилие сжатия (наибольшее ковочное усилие) при давлении сжатого воздуха 0,6МПа, не менее, даН
• 3028-100
• Наименьшее усилие сжатия, не более, даН 200
• Номинальный вылет, мм 500
• Регулирование сварочного тока
• ступенчатое, фазовое
• Ход верхнего электрода, мм
• — наибольший полный
• — наибольший рабочий
• — наименьший рабочий: 120, 30, 5
• Расчетный расход воздуха при номинальном усилии сжатия и рабочем ходе 20мм 3,5 м3/100ходов
• Расчетный расход охлаждающей жидкости, л/час, не более 1100
• Рекомендуемый диапазон свариваемых толщин, мм:
• — низкоуглеродистых сталей на жестком режиме (высокопроизводительном)
• — низкоуглеродистые стали на мягком режиме (низкопроизводительном)
• -нержавеющих сталей марки 12Х18Н9Т и титановых сплавов ОТ4
• 1,0+1,0 — 6,0+6,0
• до 10,0+10,0
• 2,0+2,0 – 4,0+4,0
• Рекомендуемый диапазон диаметров крестообразных соединений стержней арматуры, мм
• -класса АІ
• на жестком режиме
• на мягком режиме
• -класса АІІ, АІІІ
• на жестком режиме
• на мягком режиме
• 8,0+8,0 – 32,0+32,0
• до 40,0+40,0
• 8,0+8,0-32,0+32,0
• до 36,0+36,0
• Раствор, мм
• -номинальный
• -наибольший, не менее
• -наименьший, не более: 180, 280, 180
• Число ступеней регулирования, не менее 8
• Номинальная ступень 8
• Наибольшая кратковременная производительность, сварок/мин., не менее
• -низкоуглеродистые стали
• толщиной 1,0+1,0 мм
• толщиной 2,0+2,0 м
• -нержавеющая сталь
• толщиной 2,0+2,0 мм: 96, 90, 90
• Наибольшая длительная производительность, сварок/час, не менее
• -низкоуглеродистые стали
• толщиной 1,0+1,0 мм
• толщиной 2,0+2,0 мм
• -нержавеющая сталь
• толщиной 2,0+2,0 мм: 1449, 1209, 1209
• Масса машины, кг, не более 1300
