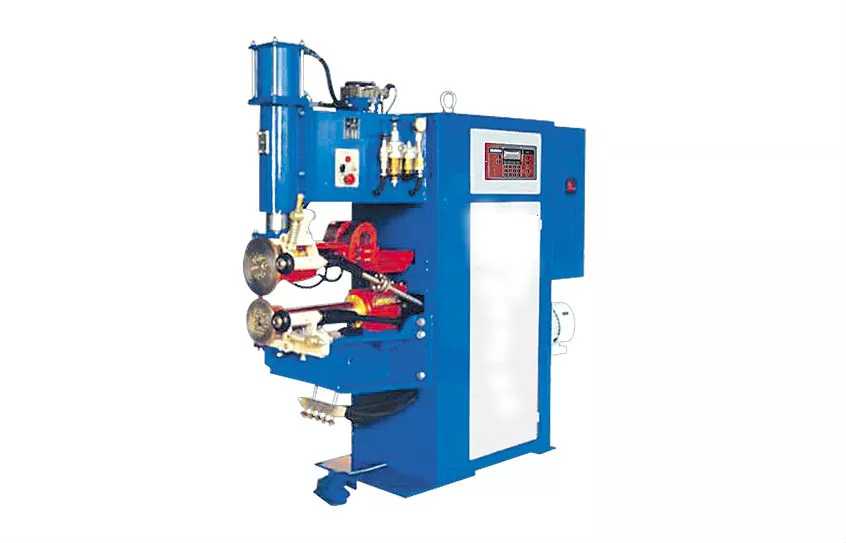

Машина контактная шовной сварки, МШ 3208Н

Технические характеристики

• Наибольший вторичный ток, кА 32
• Номинальный длительный вторичный ток, кА, не менее 22
• Наибольшая мощность при коротком замыкании, кВА 290
• Мощность при ПВ=50 %, кВА 270
• Усилие сжатия электродов, даН:

минимальное, при давлении воздуха в сети 0,1МПа 190

максимальное, при давлении воздуха в сети 0,5МПа 1350

• Номинальный вылет, мм 800
• Раствор, не менее, мм 105
• Рабочий ход верхнего электрода, не менее, мм 50
• Регулирование сварочного тока Плавное ступенчатое
• Коэффициент мощности при коротком замыкании 0,26

Трансформатор сварочный

• Номинальное напряжение первичной обмотки, В 325+/-1
• Частота питающей сети, 50Гц
• Кол-во ступеней регулирования – не менее 8
• Номинальная ступень – 8
• Коэффициенты трансформации по ступеням 80/72/68/62/58/52/46/40
• Ток длительный вторичный, кА, не менее 22
• Мощность номинальная при ПВ=50%, кВа, не менее 270
• Тип охлаждения – водяное
• Масса трансформатора, не более, кг -320
• Число ступеней регулирования коэффициента
• трансформации, не менее8
• Пределы изменения коэффициента трансформации40-80
• Линейная скорость роликовых электродов, м/мин0,3…3,75
• Диаметр роликовых электродов (верх./нижн.), мм280/150(+/-0,1мм)

Регулятор контактной сварки

• -измерение сетевого напряжения и компенсацию его изменений
• -отсчет выдержек времени как в периодах, так и в полупериодах сетевого напряжения
• -защиту от зарегулирования
• -возможность изменения величины тока в шовном режиме по внешнему сигналу
• -сохранение в энергонезависимой памяти 16 режимов(программ) сварки с возможностью выбора их с внешнего переключателя
• -отображение параметров программ сварки и текущих параметров на 4-х строчном ЖК-индикаторе
• -программное обеспечение, позволяющее: сохранять в памяти персонального компьютера архивы паспортов сварки, просматривать их
• -составлять программы сварки, с последующим переносом на SD карту(по запросу)

Параметры цикла сварки

• -количество позиций цикла сварки, не менее 12
• -кол-во режимов работы по усилию, не менее 5
• -кол-во позиций нагрева, не менее 3
• -кол-во программ сварки, 16
• Расчётный расход свободного воздуха, м3/ч2
• Расчётный расход охлаждающей воды, л/ч, не более2000
• Материал роликовых электродов(ГОСТ 28873-90 сплавы на основе тяжелых цветных металлов, обрабатываемые давлением) Брх08(БрНХК)
• Рекомендуемый диапазон толщин свариваемых деталей из низкоуглеродистой стали, мм:
• от 0,3+0,3
• до 2,5+2,5
• Габаритные размеры машины:
• (длина х ширина х высота), мм, не более 2200*850*2000
• Масса машины, кг, не более 1500
