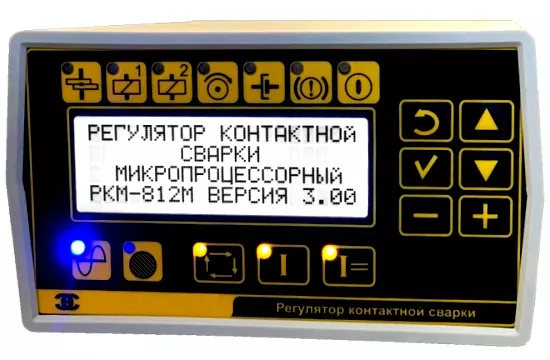

Регулятор контактной сварки микропроцессорный, РКМ-812М

Технические характеристики

Потребляемая мощность, ВА, не более — 50;

Количество регулируемых выдержек сварочного цикла — 8;

Общее количество импульсов сварочного тока — 1-396;

Количество импульсов сварочного тока с нагревом 1 — 1-199;

Количество импульсов сварочного тока с нагревом 2 — 0-199;

Пределы регулирования выдержек времени сварочного цикла:

Предварительное сжатии — 0-198;

Сжатие — 0-198;

Импульс 1 — 0-198;

Интервал 1 — 0-198;

Импульс 2 — 0-198;

Интервал 2 — 0-198;

Проковка — 0-198;

Пауза — 0-198;

Модуляция — 0-198;

Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % — 30-100;

Длительность нарастания переднего фронта импульса сварочного тока (модуляция) — 0-198;

Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % — ±3 ;

Параметры импульсов управления тиристорами:

Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В — Не менее 15 / Не более 25;

Длительность импульса на уровне 15В, мкс — Не менее 100 / Не более 300;

Параметры сигнала для питания выходных устройств постоянного тока:

Напряжение, В — 24±10%;

Ток, А не более — 0,8;

Количество выходных устройств — 2;

Регуляторы серии РКМ полностью совместимы по разъему подключения с регуляторами серии РКС.
