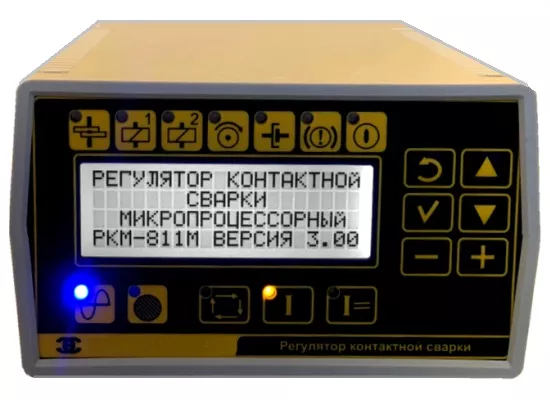

Регулятор контактной сварки микропроцессорный, РКМ-811М

Технические характеристики

Потребляемая мощность, ВА, не более — 50;

Количество регулируемых выдержек сварочного цикла — 8;

Общее количество импульсов сварочного тока — 1-198;

Количество импульсов сварочного тока с нагревом 1 — 1-99;

Количество импульсов сварочного тока с нагревом 2 — 0-99;

Количество импульсов сварочного тока, после которого выключается повышенное (ковочное) усилие — 0-99;

Пределы регулирования выдержек времени сварочного цикла:

— Предварительное сжатие — 0-99; 0-198;

— Сжатие — 0-99; 0-198;

— Импульс 1 — 0-99; 0-198;

— Интервал — 0-99; 0-198;

— Импульс 2 — 0-99; 0-198;

— Начало ковки — 0-99; 0-198;

— Проковка — 0-99; 0-198;

— Пауза — 0-99; 0-198;

— Модуляция — 0-99; 0-198;

Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), %: 30 — 100

Длительность нарастания переднего фронта импульса сварочного тока (модуляция) 0 — 99; 0 — 198

Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % — ±3;

Параметры импульсов управления тиристорами:

— Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В — Не менее 15 / Не более 25;

— Длительность импульса на уровне 15В, мкс — Не менее 100 / Не более 300;

Параметры сигнала для питания выходных устройств постоянного тока:

Напряжение, В — 24±10%;

Ток, А не более — 0,8;

Количество выходных устройств — 2
