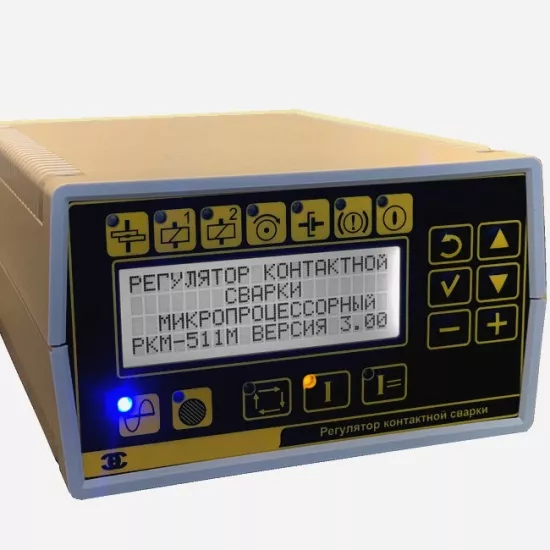

Регулятор контактной сварки микропроцессорный, РКМ-511М

Технические характеристики

Потребляемая мощность, ВА, не более — 50;

Количество регулируемых выдержек сварочного цикла — 5;

Пределы регулирования выдержек времени сварочного цикла:

Предварительное сжатие — 0-396;

Сжатие — 0-198;

Импульс — 0-198;

Проковка — 0-198;

Пауза — 0-198;

Модуляция — 0-198;

Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % — 30-100;

Длительность нарастания переднего фронта импульса сварочного тока (модуляция) — 0-198;

Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % — ±3;

Параметры импульсов управления тиристорами:

— Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В — Не менее 15 / Не более 25;

— Длительность импульса на уровне 15В, мкс — Не менее 100 / Не более 300;

Параметры сигнала для питания выходных устройств постоянного тока:

Напряжение, В — 24±10%;

Ток, А не более — 0,8 ;

Количество выходных устройств — 3.
