Линии для производству сэндвич-панелей из Китая

Технические характеристики

Состав линии:

Разматыватель рулона;

Стан прокатный профилирующий;

Подаватель;

Формовая машина сэндвич-панелей

Отрезное устройство;

Приемный стол;

Система автоматического управления.

Общие сведения конструкции линии:

Эта производственная линия имеет следующие компоненты :

Оборудование для производства профнастила,включают: механический разматыватель, стан прокатный профилирующий.

Стан формовки, включают: ручная подача минваты ламелей, устройство для клея, Формовая машина сэндвич-панелей

Отрезное устройство

Вспомогательное оборудование

Механический разматыватель

Предназначен для непрерывной подачи ленты из рулона в прокатный стан.Осевая нагрузка 5тонн.

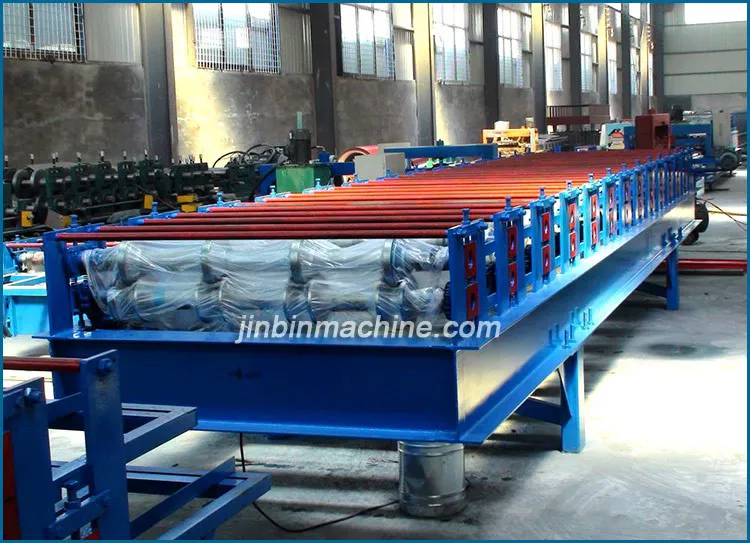

Станы прокатные профилирующии

Первый профилегибочный стан для кровельного профнастила

Длина стана 6.2m

Ширина стана 1.5m

Высота стана 1.3m

Электродвигатель 3kw

Вольтаж 380V

Скорость прокатки 8-12m/min

Кол-во рабочих клетей 13

Диаметр клетей Ø75mm 45# твердым хромом

Способ передачи цепной передачи

Толщина прокатки 0.25-0.8mm

вес Около 3.5т

Второй профилегибочный стан для стенового профнастила

Длина стана 6m

Ширина стана 1.3m

Высота стана 1.3m

Электродвигатель 3kw

Вольтаж 380V

Скорость прокатки 8-12m/min

Кол-во рабочих клетей 13

Диаметр клетей Ø75mm 45# твердым хромом

Способ передачи цепной передачи

Толщина прокатки 0.25-0.8mm

вес Около 3т

Третий профилегибочный стан для стенового профнастила

Длина стана 6m

Ширина стана 1.3m

Высота стана 1.3m

Электродвигатель 3kw

Вольтаж 380V

Скорость прокатки 8-12m/min

Кол-во рабочих клетей 13

Диаметр клетей Ø70mm 45# твердым хромом

Способ передачи цепной передачи

Толщина прокатки 0.25-0.8mm

вес Около 3т

Стан формовки:

Подаватель: Ручная подача минваты ламелей

Устройство для клея: Насос клея: 2штуки

Формовая машина сэндвич-панелей:

Габариты 40000*2500*2200mm

Установленная мощность 25KW

Скорость изготовлени 6-12 m/min

Масса Около 18.0 т

Толщина сэндвич-панелей 50-300mm

Кол-во склеивающих осей 55 ряд(диаметр осей Φ180mm)

Мотор Две шт. По 3кВт. с редукторами.

Система управления с компьютером PLC с редуктором

Способ подачи С рейсом

Рама состовляет из 80х 180 mm прямоугольных труб

Отрезное устройство пневмоцилиндр ход, Электродвигатель 5.5KW

Отрезное устройство:

Максимальная толщина сэндвич панели для резки 250мм, Электродвигатель 5.5KW

Пневматическое отслеживание с счётном устройством(дисковая резка с мотором),точность резки до плюса и минуса 300мм.Имеет указание мерки.

Вспомогательное оборудование

Приемный стол, длина 6м.

Система автоматического управления (САУ) (Русское и английское меню)

Вольтаж 380v

Способ управления PLC

Пользовательский интерфейс Тайда(Тайвань)

Производительность: Обычно 0-280 m2/час, Если рабочие опытные, то можно достигать 400m2/час,
