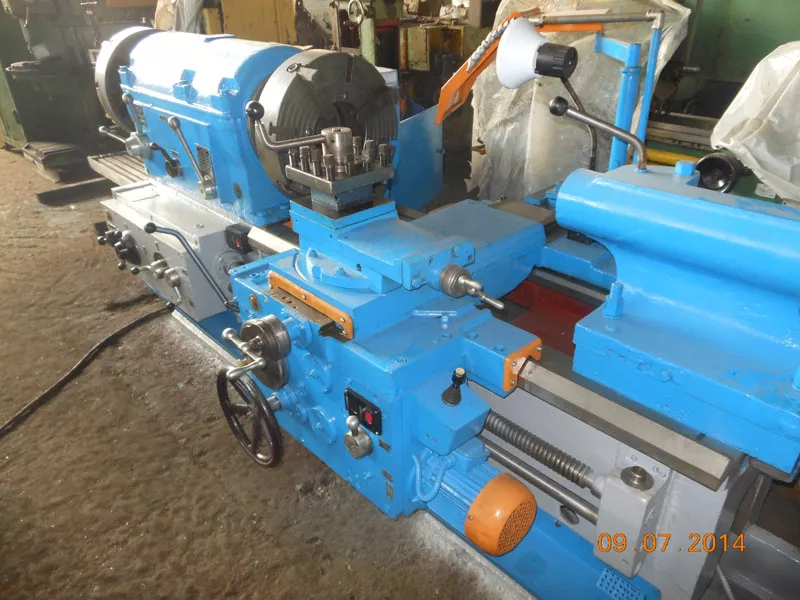

Станок трубонарезной, 9М14

Технические характеристики

Наиб. наруж. диам. обрабат. изделия, мм— 630
Расстоян. между центрами (при крайн. полож. задн. бабки), мм — 710
Диам. трубы прох-й через отв. в шпинделе, мм— 190
Наиб. длина обраб. над супп., мм— 570
Наиб. длина обраб. по копир. линейке с наиб. конусом, мм— 400
Наиб. конусн. при обраб. по копир. линейке— 1*3
Предельные размеры нарезаемых резьб
а) метрической, мм
-наим. — 1
-наиб. — 12
б) дюймовой, число ниток на 1 дюйм
-наим. — 24
-наиб. — 2
Электродвиг. главн., кВт. — 13
Габарит, мм
длина— 3 045
ширина— 1630
высота— 1350
Вес, кг— 4350
