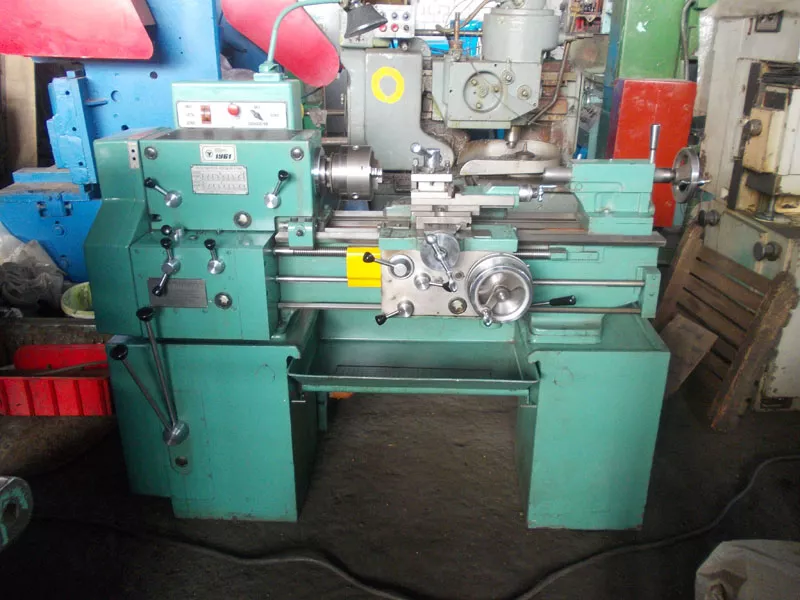

Токарно винторезный станок 1У61, 1У61

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика 1У61М
Наибольшая длина обрабатываемой заготовки, мм 500
Наибольший диаметр обрабатываемой детали, мм:
— над станиной 320
— над суппортом165
— прутка 25
Количество скоростей шпинделя 18
Диапазон частот вращения шпинделя, об/мин 25…2000
Пределы продольных подач, мм/об 0.032…0.5
Пределы поперечных подач, мм/об 0.013…0.2
Пределы шагов нарезаемых резьб:
— метрических, мм- 0.2…7.0
— модульных, модуль в мм — 0.1…3.5
— дюймовых, нитка на дюйм — 0.013…0.2
Наибольшее сечение резцов, мм 20 х 20
Количество позиций инструмента 4
Размер внутреннего конуса шпинделя Морзе 4
Размер внутреннего конуса пиноли задней бабки Морзе 3
Наибольшее перемещение пиноли, мм 90
Мощность привода главного движения, кВт 3
Габариты, мм 1800 х 750 х 1350
Масса 1У61М , кг 900
