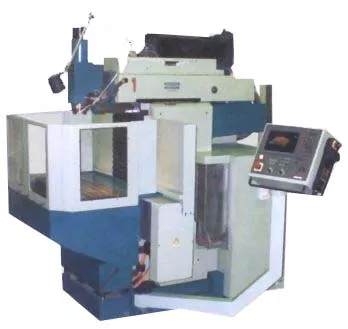

Станок широкоуниверсальный инструментальный фрезерный с ЧПУ, 67К25ПФ3 (67K25MPF3)

Технические характеристики

Основные технические характеристики станка:
Размеры рабочей поверхности основного стола, мм 250х630
Размеры рабочей поверхности углового стола, мм 800х320
Масса горизонтального стола, кг 105
Наибольшее продольное перемещение столов (ось X), мм 500
Наибольшее поперечное перемещение шпиндельной бабки (ось Y), мм 320
Наибольшее вертикальное перемещение столов (ось Z), mm 450
Наибольшее перемещение пиноли вертикальной фрезерной головки
вдоль своей оси, мм 60
Наибольший угол поворота вертикальной фрезерной головки, град 90
Концы шпинделей по DIN2080 ISO 40
Усилия затяжки инструментов, Н, не менее 10000
Пределы частот вращения горизонтального и вертикального
шпинделя (бесступенчатое регулирование), об ∕мин. 63…3150
Скорости рабочих подач по осям Х, Y, Z, мм/мин 2…3000
Скорости быстрых перемещений по осям X, Y, Z,, м ∕мин 5
Наибольшие усилия подач по осям X, Y, Z; Н 9500
Максимальный крутящий момент, Нм
— горизонтальный шпиндель 230
— шпиндель вертикальной фрезерной головки 82
Номинальный крутящий момент на валу двигателя, Нм 25
Мощность электродвигателя главного привода, кВт 5,5
Полная установленная мощность, кВт 7,5
Количество электродвигателей на станке 5
Максимальная нагрузка на стол, кг:
— вертикальный стол ( салазки ) 280
-угловой горизонтальный стол 200
Объем резервуара смазочно — охлаждающей жидкости, л 16
Наибольшая подача смазочно — охлаждающей жидкости, л/мин 20
Масса станка стандартной поставки без принадлежностей, кг, не более 1650
Масса упаковки, кг, не более 550
