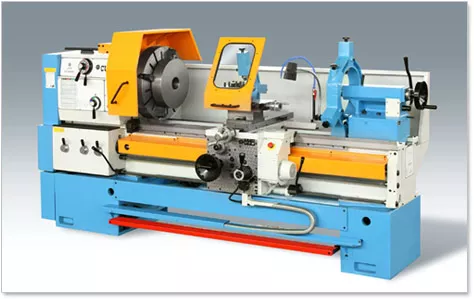

Токарно-винторезный станок CU500M, CU500M

Технические характеристики

Основные технические характеристики станка:
— высота центров, мм 250
— ширина направляющих, мм 400
— расстояние между центрами, мм 1500
— диаметр обработки, мм:
над направляющими 500
над суппортом 300
в ГАПе 700
прутковый материал 70
— передний конец DIN 55027 шпинделя 8
— внутренний конус шпинделя 80
— диаметр проходного отверстия шпинделя, мм 72
— число оборотных ступеней шпинделя, мм 21
— диапазон оборотов, об/мин 20…2000
— мощность главного двигателя, кВт 7,5 (11 кВт)
— число подач 120
— диапазон продольных подач, мм/об 0.039 – 12
— диапазон поперечных подач, мм/об 0.018 – 6
— количество нарезаемых резьб 64
— диапазоны нарезаемых резьб:
метрические, мм 0,5…120
дюймовые, r/1” 60…1/4
модульные, модуль 0,125…30
диаметральные, DP 240…1
— диаметр пиноли задней бабки, мм 75
— конус Морзе задней пиноли 5
— ход пиноли задней бабки, мм 230
— габаритные размеры, мм 2600х1250х1400
— масса, кг 2650

Стандартная комплектация станка:
Главный двигатель 7,5 kW, Электрооборудование «Schneider» с панелью управления, Система охлаждения с помпой, Рабочее освещение с низким напряжением, Устройство ускоренного перемещения в 4-х направлений, Задний щит по всей длине станка, Защита патрона, Защита резцедержателя, Сменные зубчатые колеса гитары, Упорный центр шпинделя, Переходная втулка, Центр вращающийся, 4-х позиционный резцедержатель с ключом, 3-х кулачковый патрон Ф250 мм (BISON или TOS), Руководство по эксплуатацию на русском языке.
