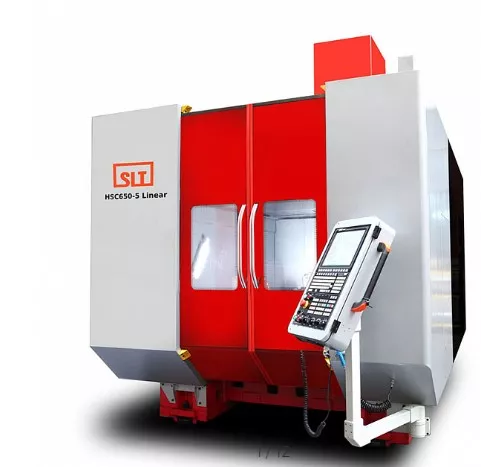

5-ти осевой вертикально-фрезерный ОЦ с ЧПУ Linear, SLT HSC650

Технические характеристики

Перемещение по оси Х, мм: 650

Перемещение по оси Y, мм: 800

Перемещение по оси Z, мм: 560

Расстояние от торца шпинделя до стола, мм: 110-670

Скорость быстрых перемещений по осям X/Y/Z, м/мин: 48/48/48

Скорость рабочих перемещений по осям X/Y/Z ,мм/мин: 24000

Усилие линейного двигателя оси Х (S1/S6), Н: 3250/8250

Усилие линейного двигателя оси Y (S1/S6), Н: 3250/8250

Диаметр рабочего стола, мм: Ø650

Нагрузка на стол, кг: 800

Перемещение по оси А, град: ±120°

Перемещение по оси С, град: ±360°

Скорость рабочих перемещений оси А, об/мин: 40

Скорость быстрых перемещений оси А, об/мин: 80

Максимальный крутящий момент оси А, Нм: 7000

Скорость рабочих перемещений оси С, об/мин: 50

Скорость быстрых перемещений оси С, об/мин: 90

Максимальный крутящий момент оси С, Нм: 1690

Конус шпинделя тип HSK-A63

Максимальная скорость вращения шпинделя, об/мин: 20000

Мощность шпинделя (S1/S6 40%), кВт: 30/34

Крутящий момент шпинделя (S1/S6 40%), Нм: 47.7/57.3

Количество инструмента в магазине, шт: 30

Время смены инструмента (И-И), сек: 5

Максимальный диаметр инструмента, мм: 80

Максимальная длина инструмента, мм: 300

Максимальный вес инструмента, кг: 6

Ширина направляющих оси Х, мм: 45

Ширина направляющих оси Y, мм: 45

Ширина направляющих оси Z, мм: 35

Параметры ШВП оси Z (диаметр/шаг), мм: Ø40×20

Точность позиционирования по осям X/Y/Z, мм: 0.005

Повторяемость по осям X/Y/Z, мм: 0.003

Точность позиционирования по оси А угл., сек: 10

Повторяемость по оси А угл., сек: 6

Точность позиционирования по оси С угл. сек. 8

Повторяемость по оси С угл. сек. 4

Необходимое давление сжатого воздуха, бар: 6

Потребление сжатого воздуха, л/мин: 400

Общая мощность, кВА: 45

Вес станка, кг: 15000

Габариты станка, мм: 2800x5081x3500
