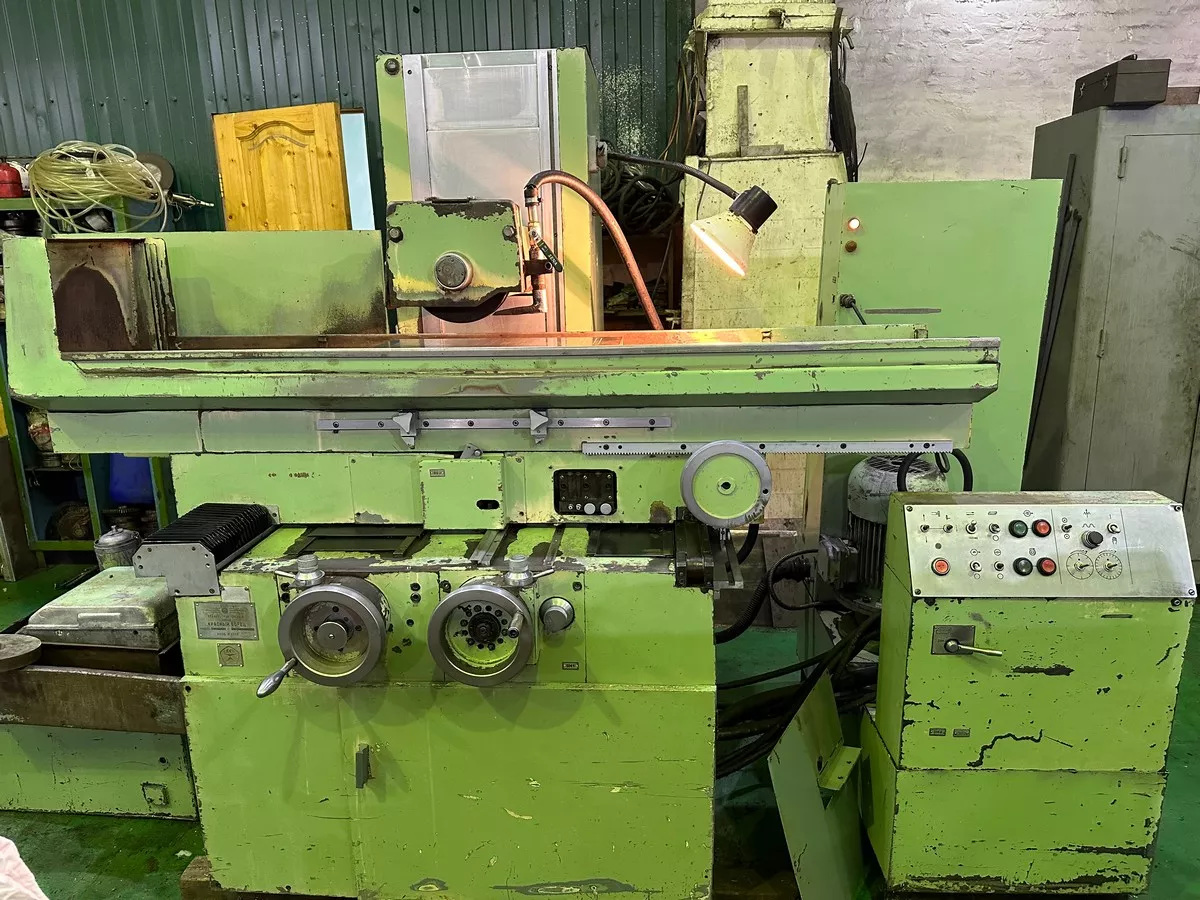

Плоскошлифовальный станок, 3е711в

Технические характеристики

Класс точности по ГОСТ 8-82 В

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 630 х 200 х 375

Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм 325

Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм 375

Расстояние от оси шпинделя до зеркала стола, мм 500

Наибольшая масса обрабатываемых изделий, кг 220

Точностные параметры, максимально достигаемые на образце-изделии

Размер образца-изделия, мм 380 х 120 х 80

плоскостность, мкм 4

параллельность, мкм 5

шероховатость поверхности, обработанной периферией шлифовального круга, Ra 0,16

Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм 25

Рабочий стол станка

Размеры рабочей поверхности стола (длина х ширина), мм 630 х 200

Наибольшее ручное продольное перемещение стола, мм 700

Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин 2..35

Перемещение стола за один оборот маховика механизма продольного перемещения, мм

Суппорт стола. Механизм поперечной подачи стола

Наибольшее ручное поперечное перемещение стола/ автоматическое, мм 250/ 245

Цена деления лимба маховика поперечного перемещения стола, мм

Цена деления лимба микрометрической подачи поперечного перемещения стола, мм

Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм 0,3..30

Ускоренное перемещение крестового суппорта стола, м/мин 1,5

Шлифовальная головка. Шлифовальный круг

Наибольшее вертикальное перемещение шлифовальной головки, мм

Ускоренное вертикальное перемещение шлифовальной головки, м/мин

Размеры шлифовального круга, мм 250 х 40 х 76

Число оборотов шлифовального круга в минуту

Наибольшая скорость резания, м/с 35

Цена деления лимба маховика вертикального перемещения, мм 0,002

Цена деления лимба тонкой вертикальной подачи, мм 0,0005

Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм —

Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм 0,08..0,002

Электрооборудование и привод станка

Количество электродвигателей на станке 7

Электродвигатель привода шпинделя шлифовального круга, кВт 4 М1

Электродвигатель гидропривода стола, кВт 3,0 М2

Электродвигатель вентилятора охлаждения масла в гидростанции, кВт 0,09 М3

Электродвигатель привода поперечной подачи, кВт 0,18 М11

Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин 0,55 М8

Электродвигатель насоса охлаждения, кВт/ об/мин 0,15 М6

Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт 0,12 М7

Общая установленная мощность всех электродвигателей, кВт 8,09

род тока питающей сети 50Гц, 380 В

Габариты и масса станка

Габарит станка (длина х ширина х высота), мм 2000 х 1770 х 1920

Масса станка, кг 2550
