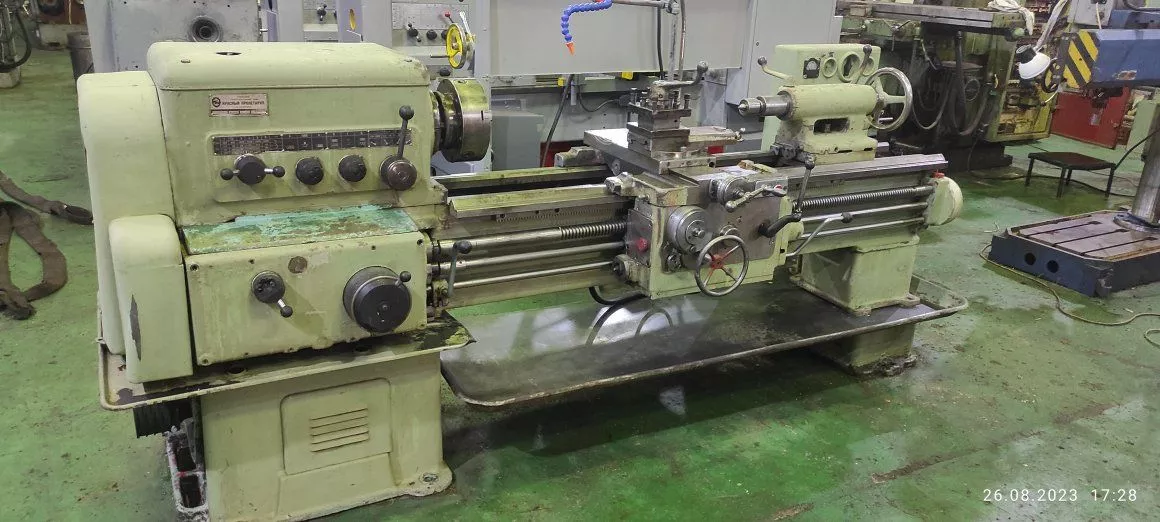

Токарный Винторезный станок, РМЦ 1500 мм, 1к62

Технические характеристики

Класс точности по ГОСТ 8-82: Н

Наибольший диаметр заготовки над станиной, мм 400

Наибольший диаметр заготовки над суппортом, мм 220

Наибольшая длина заготовки (РМЦ), мм 1500

Наибольшая масса заготовки в патроне, кг 500

Наибольшая масса заготовки в центрах, кг 1500

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм 47

Наибольший диаметр прутка, мм 45

Число ступеней частот прямого вращения шпинделя 24

Частота прямого вращения шпинделя, об/мин 12,5..2000

Число ступеней частот обратного вращения шпинделя 12

Частота обратного вращения шпинделя, об/мин 19..2420

Размер внутреннего конуса в шпинделе, М: Морзе 6

Конец шпинделя по ГОСТ 12593-72: 6К

Коробка подач. Суппорт

Наибольшая длина хода каретки, мм 1330

Наибольший поперечный ход суппорта, мм 250

Наибольший ход верхнего суппорта, мм 140

Число ступеней продольных подач 49

Пределы рабочих подач продольных, мм/об 0,07..4,16

Число ступеней поперечных подач 49

Пределы рабочих подач поперечных, мм/об 0,035..2,08

Скорость быстрых перемещений суппорта, продольных, м/мин 3,4

Скорость быстрых перемещений суппорта, поперечных, м/мин 1,7

Количество нарезаемых резьб метрических 44

Пределы шагов нарезаемых резьб метрических, мм 1..192

Количество нарезаемых резьб дюймовых 38

Пределы шагов нарезаемых резьб дюймовых 24..2

Количество нарезаемых резьб модульных 20

Пределы шагов нарезаемых резьб модульных 0,5..48

Количество нарезаемых резьб питчевых 37

Пределы шагов нарезаемых резьб питчевых 96..1

Электрооборудование

Количество электродвигателей на станке 4

Мощность электродвигателя главного привода, кВт 10

Тип электродвигателя главного привода: АО2-52-4Ф

Мощность электродвигателя быстрых перемещений, кВт 0,8

Тип электродвигателя быстрых перемещений АОЛ2-12-4Ф

Мощность электродвигателя гидростанции, кВт 1,1

Тип электродвигателя гидростанции АОЛ2-22-6Ф

Мощность электродвигателя насоса охлаждения, кВт 0,125

Насос охлаждения (помпа) ПА-22

Габариты и масса станка

Габариты станка (длина ширина высота) (РМЦ = 1000), мм 2812 × 1166 × 1324

Масса станка (РМЦ = 1000), кг 3035
