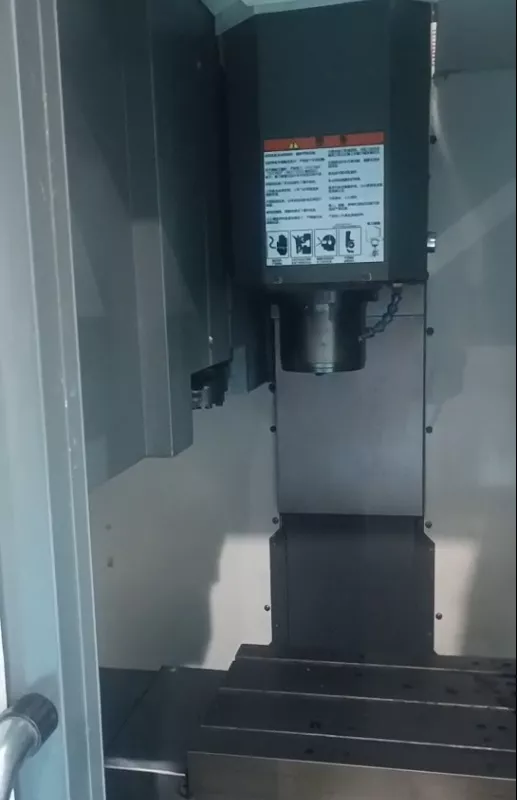

Фpeзерный обpaбатывающий центр, НAАS DT1

Технические характеристики

Размеры рабочей поверхности стола, мм:

длина — 660

ширина — 381

Максимально допустимая нагрузка на стол, кг — 113

Ширина открывания рабочей двери, мм — 560

Параметры шпинделя

Исполнение конуса шпинделя — ВТ30

Максимальная частота вращения шпинделя, об/мин — 10000

Мощность шпинделя (пост/макс), кВт — 11,2

Крутящий момент (пост/макс), Нм — 62

Величина рабочих перемещений по осям, мм:

по оси Х — 508

по оси Y — 406

по оси Z — 394

Расстояние от зеркала стола до торца шпинделя, мм

в крайнем нижнем положении шпиндельной группы — 152

в крайнем верхнем положении шпиндельной группы — 546

Максимальная величина рабочих подач, м/мин — 30,5

Максимальная скорость холостых перемещений осей Х/Y/Z, м/мин — 61,0

Мощность серводвигателей по осям Х/Y/Z, кВт — 3/3/3

Параметры инструментального магазина

Исполнение инструментального магазина — Бокового типа

Тип устанавливаемых оправок — ВТ30

Количество инструментальных позиций в магазине — 20

Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм — 51

Максимальная длина инструмента, мм — 300

Максимальный вес устанавливаемого инструмента, кг — 2,5

Время смены инструмента, сек:

от инструмента к инструменту — 0,8

от стружки к стружке — 1,8

Параметры точности

Точность позиционирования по осям Х/Y/Z (VDI/DGQ3441, на всей длине), мм — ±0,0050

Повторяемость позиционирования по осям Х/Y/Z (VDI/DGQ3441), мм — ±0,0025

Точность позиционирования по осям Х/Y/Z (JIS В6330), мм — ±0,005

Повторяемость позиционирования по осям Х/Y/Z (JIS В6330), мм — ±0,004

Параметры устройства ЧПУ

Тип устройства — НААS

Количество управляемых осей — 3

Тип монитора для отображения информации — LСD 15″

Скорость обработки программ, блоков/сек — до 1000

Тип интерфейса для подключения съемных носителей памяти — USВ

Интерфейсы для подключения — RJ45/RS232С

Объем памяти для хранения программ — 1

Минимальная дискретность задаваемых значений, мм — 0,001
