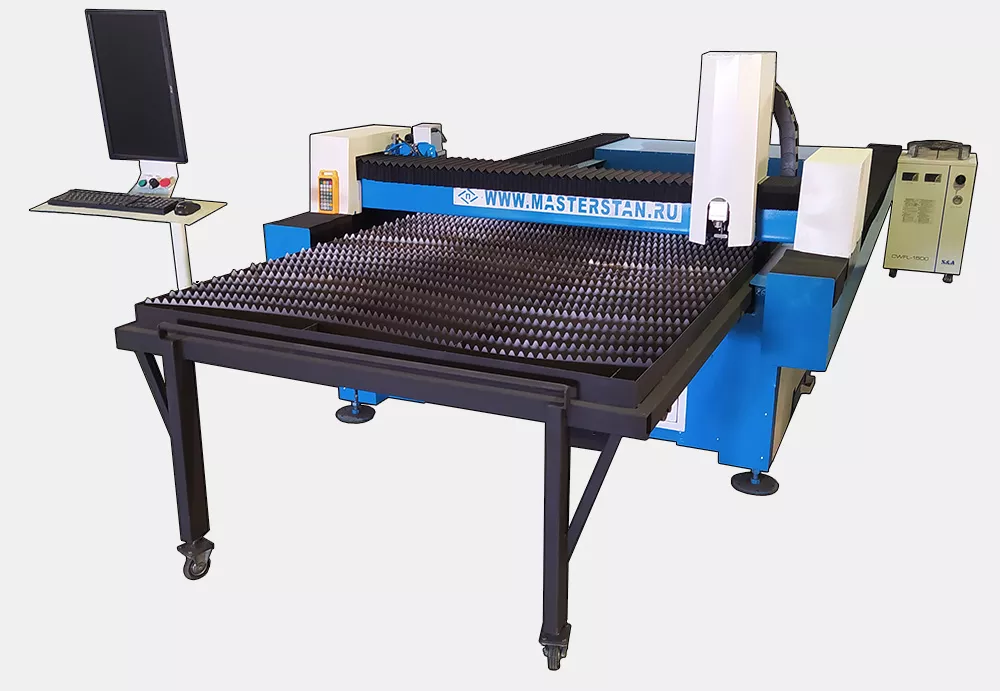

Станок лазерной резки металла с ЧПУ, ЛР-1530

Технические характеристики

Рабочий стол: 1530ммх3030мм

Тип лазера: Оптоволоконный иттербиевый лазер

Производитель лазера: IPG (Россия)

Мощность лазера: различная мощность на выбор покупателя: 500Вт, 700Вт, 1кВт; 1,5кВт; 2кВт; 3кВт; 4кВт; 6кВт;

Длина волны: 1070 nm

Направляющие по осям Y: Hiwin 35

Направляющие по осям X: Hiwin 25

Направляющие по оси Z: Hiwin 15

Передача по осям X; Y: зубчатая рейка/шестерня через планетарный редуктор APEX

Модуль зубчатой рейки: 1,5

Тип зубчатой рейки: косозубая

Передача по оси Z: Шарико-винтовая пара

Концевые выключатели: бесконтактные, индукционные

Двигатель по осям X; Y; Z: сервопривод

Сервоприводы по оси Y: DELTA Еlectronics или Hiwin, мощность 1кВт

Сервопривод по оси X: DELTA Еlectronics или Hiwin, мощность 750Вт

Сервопривод по оси Z: DELTA Еlectronics или Hiwin, мощность 400Вт

Сервоприводы по оси Х: синхронизированы

Система контроля высоты оси Z: автоматическая ёмкостная бесконтактная

Система управления: промышленная CypCut Laser Cutting System, экран 19”

Совместимость с программами: AutoCAD, Компас и т. д.

Формат работы станка: файлы чертежей с расширением dxf

Стол для размещения металла: стол выдвижной оборудованный вытяжкой с бункерами и ящиками для сбора мелких вырезанных деталей

Чиллер охлаждения лазера: с двумя контурами, один из которых для лазерной головы, второй для источника лазерной резки

Смазка линейных подшипников (кареток): автоматическая по осям Х, У

Максимальная толщина резки металла: зависит от мощности источника лазерной резки

Используемые газы: O2 (кислород); N2 (азот); сжатый воздух

Максимальная скорость перемещения станка: до 30 м/мин

Точность позиционирования: ±0.03 mm

Минимальная ширина реза: ?0.12mm

Напряжение, Вольт; Частота тока, Гц: 220; 50

Гарантия на источник лазерного излучения: 3 года

Габариты ДхШхВ: 4400х2350х1600 mm

Вес: не менее 2 500 кг
