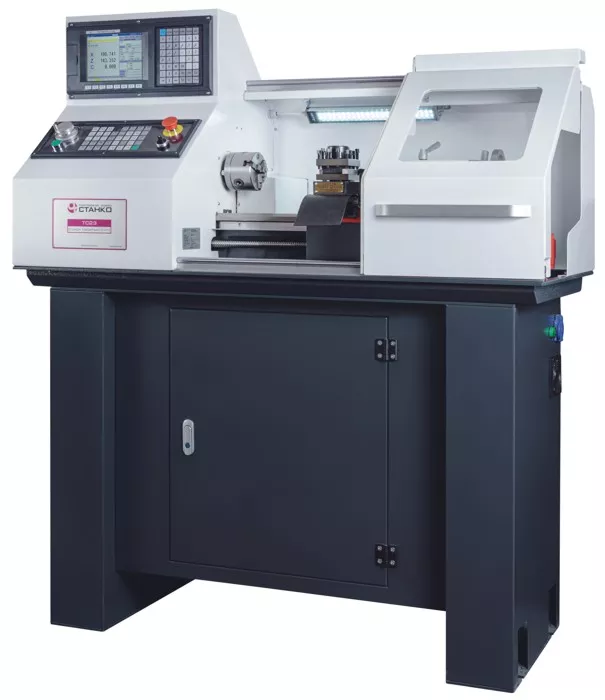

Станок токарный с ЧПУ, ТС23

Технические характеристики

Электропитание

— общая потребляемая мощность, кВт 2.7

— привод шпинделя, кВт 1.5

— напряжение питания, В 220

Шпиндель

— число оборотов шпинделя, об/мин 100 – 3500

— внутренний конус шпинделя Морзе 3

— диаметр шпинделя в передней опоре, мм 45

— проходное отверстие шпинделя, мм 21

Станочные данные

— наибольшая длина обрабатываемой детали, мм 355

— диаметр обработки над суппортом , мм 105

— диаметр обработки над станиной , мм 230

— максимальный вес обрабатываемой заготовки, кг 15

— ширина станины, мм 135

— максимальная высота державки резца, мм 12

Перемещения

— ось X, мм 92

— ось Z, мм 280

Подачи по осям

— рабочая подача (оси X, Z), мм/мин 4000

Точность

— повторяемость, мм ± 0,015

— позиционирование, мм ± 0,010

Задняя бабка

— внутренний конус пиноли задней бабки Морзе 2

— ход пиноли задней бабки, мм 70

— диаметр пиноли задней бабки, мм 30

Габариты и вес

— габаритные размеры, мм 1220 х 610 х 1370

— масса станка, кг 240
