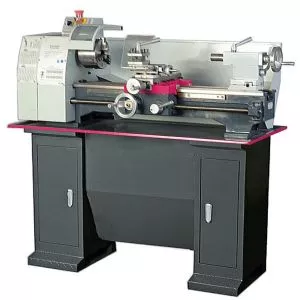

Комбинированный токарно-фрезерный станок, HQ-800

Технические характеристики

1.1 TОКАРНАЯ ОБРАБОТКА

Модель HQ800

Расстояние между центрами 750 мм

Диаметр обработки над станиной420 мм

Макс. продольный ход 740 мм

Макс. поперечный ход 200 мм

Конус шпинделя M.T.4

Ход пиноли 70 мм

Конус пиноли M.T.3

Диаметр отверстия шпинделя Ø28мм

Скорость шпинделя 160-1360об/мин (7 шагов)

Шаг резьбы ходового винта 6T.P.I. или 4мм

Диапазон резьб 4-120T.P.I./0.2-6мм

Диапазон автоматической подачи (продольной и поперечной) 0.002-0.014дюймов/0.05-0.35мм

1.2 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ

Конус шпинделя M.T.3

Ход шпинделя 110мм

Расстояние между центром шпинделя и колонной 285мм

Расстояние между передним концом шпинделя и столом 306мм

Скорость шпинделя 120-3000 об/мин (16 шагов)

Размер стола 475мм×160мм

Диаметр сверления 22мм

Диаметр торцевого фрезерования 28мм

Диаметр лобового фрезерования 80мм

1.3 ПРОЧЕЕ

Мощность двигателя 0.55кВт

Вес нетто 280кг

Вес брутто 325кг

Габариты (HQ800) 1760×580×965мм

Размер упаковки (HQ800) 1130×580×1100мм
