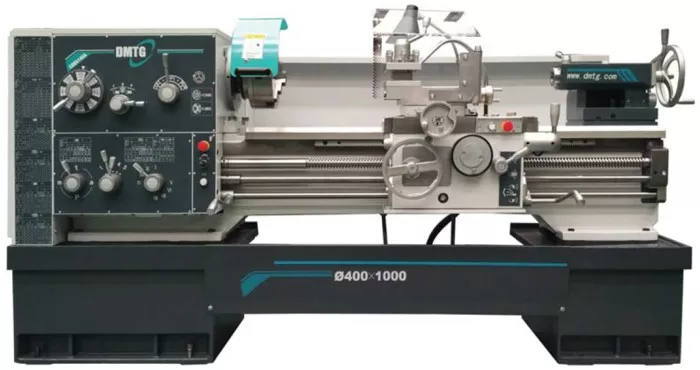

Станок токарный CDE6240A

Технические характеристики

-межцентровое расстояние, мм 750/1000/1500/2000/3000

-наибольший диаметр обрабатываемой детали, мм

над станиной 400

над суппортом 220

над выемкой в станине 700

-длина выемки в станине, мм 260

-частота вращения шпинделя, об/мин 11-1400

-количество ступеней 22

-внутренний конус шпинделя Морзе 6

-присоединительная поверхность шпинделя С6 (DIN 55029, ISO 702/II)

-крутящий момент, Нм 1586

-диаметр сквозного отверстия в шпинделе, мм 52

-ширина станины, мм 394

-максимальный вес обрабатываемой заготовки, мм 250

-ход верхней каретки суппорта, мм 150

-ход поперечной каретки суппорта, мм 348

-угол поворота верхней каретки суппорта ± 45°

-продольная подача (63), мм/об 0.035 – 2.84

-поперечная подача (63), мм/об 0.009 – 0.804

-быстрый ход в продольном направлении, мм/мин 4000

-быстрый ход в поперечном направлении, мм/мин 1150

-пределы шага нарезаемых резьб

метрической (66), мм 0.5 — 240

дюймовой (49), ниток на дюйм 80 – 0.25

модульной (57), модуль 0.25 — 120

трапецеидальной (50), DP 160 – 7/16

-диаметр / шаг продольного ходового винта, мм 40/12

-внутренний конус пиноли задней бабки Морзе 5

-диаметр пиноли задней бабки, мм 75

-ход пиноли задней бабки, мм 150

-поперечное перемещение задней бабки, мм ± 15

-высота державки резца, мм 25

-габаритные размеры:

длина мм 2400 / 2650 / 3150 / 3650 / 4650

ширина, мм 1200

высота, мм 1360

-электродвигатель, кВт 7.5

-масса станка, кг 2020 / 2070 / 2120 / 2230 / 2430
