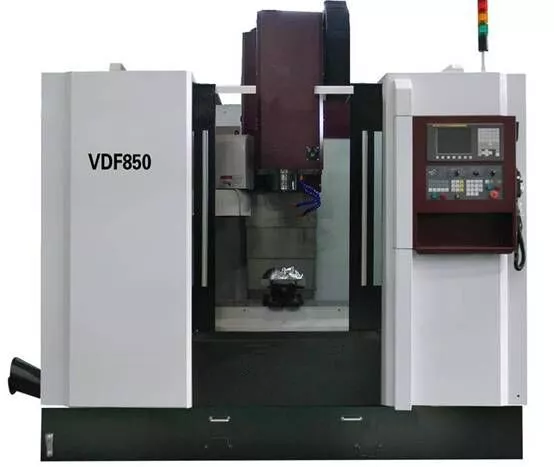

Обрабатывающий центр по металлу, VDF850

Технические характеристики

1. Размер рабочего стола(длина?ширина) мм 1000?500
2. Макс. допустимый вес заготовки kg 500
3. Ход по оси X мм 850
4. Ход по оси Y мм 510
5. Ход по оси Z мм 510
6. Расстояние между центром шпинделя и передней поверхности стойки mm 550
7. Расстояние в плоткости от торца шпинделя до рабочего стола mm 150~660
8. Скорость точения по осям X?Y?Z мм/мин 1~10000
9. Быстрые подачи по осям X?Y?Z м/мин 15/15/15 (Fanuc 0i mate-MD)
20/20/18 (даляньская система ЧПУ)
10. Диапазон скорости вращения шпинделя об/мин 45~8000
11. Конус шпинделя No.40 (7/24)
12. Мощность шпинделя кВт 11/7.5 (53.7/35.8Нм)
13. Мощность сервомотора по осям X?Y?Z кВт 1.2/1.2/1.8
1.9/1.9/2.7(даляьский сервомотор)
14. Количество инструментов
20штук(тип конической плетёной шляпы),24штук(тип ручки ножа, подбор)
15. Резцедержавка BT40
16. Макс.вес резцедержателя кг 7
17.Макс.диаметр резцедержателя мм
?100/?150 —тип конической плетёной шляпы
?78/?150—тип ручки ножа
18. Время смены инструментов сек. 6-8 (тип конической плетёной шляпы),3.5(тип ручки ножа)
19. Тавровое рифление рабочего стола(количество рифления?ширина рифления?расстояние рифления) мм 5?18?100
20. Точность позиционирования мм(ГОСТ) X:0.025 Y?Z:0.020
21. Точность повторяемости мм(ГОСТ) X:0.010 Y?Z:0.008
22. Система ЧПУ FANUC 0i-mate MD; /даляьнская система ЧПУ
23. Воздушное давление МПа 0.5~0.8
24. Габарит станка(Д?Ш?В) мм 3116?2260?2460
25. Масса станка кг 5500
