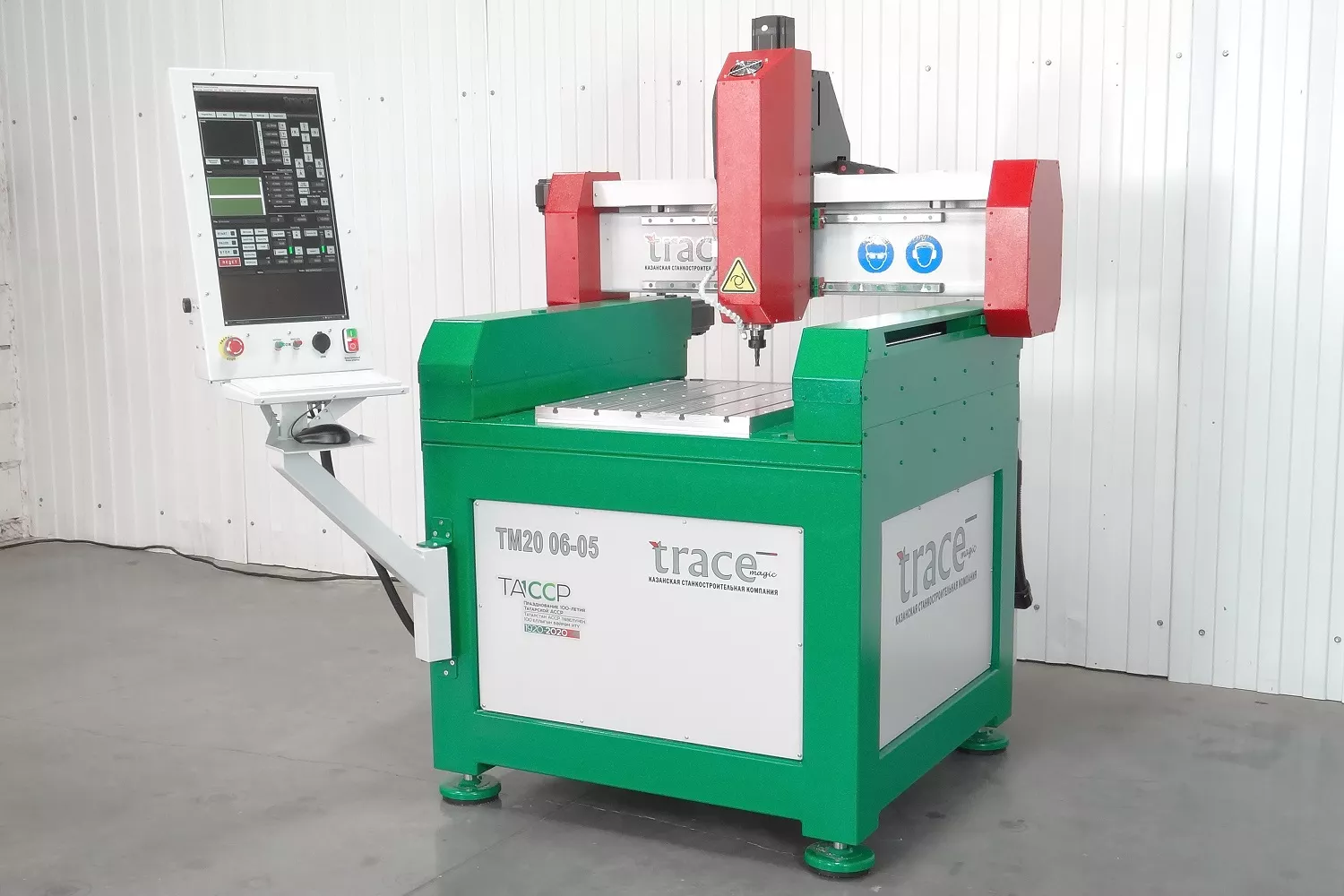

Фрезерный станок с ЧПУ, ТМ20 0605

Технические характеристики

Рабочая зона

Макс. ход по оси Y 600 мм

Макс. ход по оси X 500 мм

Ход по оси Z 250 мм

Максимальная высота заготовки 200 мм

Рабочий стол

Тип стола Cтол с механическим креплением заготовки Т-слот

Длина стола 600 мм

Ширина стола 500 мм

Нагрузка на стол 400 кг / кв.м

Точность станка

Точность позиционирования 0,01 мм (10мкм) / 300 мм

Повторяемость 0,025 мм (25мкм) / 300 мм

Шпиндель

Частота вращениядо 18 000 об/мин

Мощность 3.0 кВт

Смена инструмента Ручная (цанговый зажим ER25 — max ? 16 мм)

Охлаждение шпинделя Воздушное

Производитель GMT (Тайвань) / TEKNOMOTOR (Италия)

Передачи, направляющие и привода

Направляющие по осям Профильные линейные направляющие HIWIN (Тайвань)

HGR25 H-класса точности Hiwin по осям X, Y

HGR20 H-класса точности Hiwin по оси Z

Передачи по осям Прецизионные ШВП фирмы HIWIN (Тайвань)

FSI 2005 Hiwin по осям X, Y, Z

Тип приводов по осям Серво-шаговые двигатели LEADSHINE NEMA34

Прямой привод

Усилие подачи 200 кг*сила

Cкорость подачи

Макс. подача по оси Y до 6000 мм/мин

Макс. подача по оси X до 6000 мм/мин

Макс. подача по оси Z до 4000 мм/мин

Управление станком

Кол-во управляемых осей Три оси (с возможностью расширения до 6 осей)

Управление приводами Серво-шаговые драйвера фирмы LEADSHINE – 8А/70В

Cистема ЧПУ ПК с установленным лицензионным ПО MACH 3

(Совместимость со всеми популярными CAD/CAM программами: SprutCAM, ArtCam, SolidCam и т.д.)

Стандарт управляющих программ G-code, М-code (ISO)

Габаритные размеры и вес

Длина 1350 мм

Ширина 1350 мм

Высота 1800 мм

Вес 560 кг

Подключение

Питание станка 380В / 50Гц

Гарантийное обслуживание

Срок гарантии 12 месяцев

Начало гарантийного обслуживания Со дня получения оборудования
