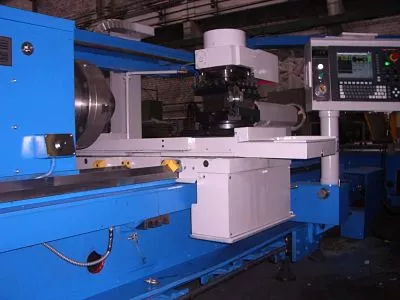

Специальный токарно-давильный станок с ЧПУ, РТ305М

Технические характеристики

Наименование Значение
1.Наибольший диаметр заготовки, устанавливаемой над станиной, мм 670
2.Наибольший диаметр оправки, устанавливаемой над станиной, мм 500
3.Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 320
4.Наибольшая толщина листа для раскатки из стали с пределом прочности ?в?120 кг/мм2 и относительным удлинением ? 20%, мм 3
5.Наибольшее расстояние между центрами, мм 1500
6.Наибольшая масса оправки с заготовкой, кг 300
7.Наибольшая масса устанавливаемой заготовки, кг 850
8.Высота устанавливаемого резца, мм 32
9.Пределы частот вращения шпинделя, об/мин 8…2000
10.Наличие накопителей инструментов да
(револьверная головка)
11.Количество инструментов, одновременно устанавливаемых на станке 4
12. Время автоматической смены инструмента, с max 3,9; min 2,1
13.Наибольшее перемещение рабочих органов с
инструментом, мм
— по оси Х
— по оси Z
600
1260
14. Дискретность задания перемещения, мкм
по оси Х
по оси Z
1,0
1,0
15. Точность одностороннего позиционирования, мкм
— по оси Х
— по оси Z
32
96
16.Количество управляемых формообразующих координат 2
17.Количество одновременно управляемых формообразующих координат 2
18.Наибольший крутящий момент на шпинделе, кНм 2,29
19. Условный размер конца шпинделя бабки шпиндельной по ГОСТ 12593-93 11М
20. Наибольший диаметр заготовки, проходящей в отверстие шпинделя, мм 80
21. Пределы рабочих подач суппорта, мм/мин
— по оси Х
— по оси Z
1…4000
1…4000
22. Скорость быстрых перемещений, мм/мин
— по оси Х
— по оси Z
10000
10000
Наименование
Значение
23. Наибольшее усилие резания для револьверной головки с вертикальной осью вращения, кН 20
24. Наибольшее усилие на ролик, тс 0,8
25. Мощность привода главного движения, кВт 22
26. Суммарная мощность установленных на станке электродвигателей, кВт 40
27. Габаритные размеры станка (вместе с отдельно расположенными агрегатами), мм
длина
ширина
высота
5490
3600
2130
28. Масса станка (вместе с отдельно расположенными агрегатами), кг 8000
29. Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм Ra 2,5
