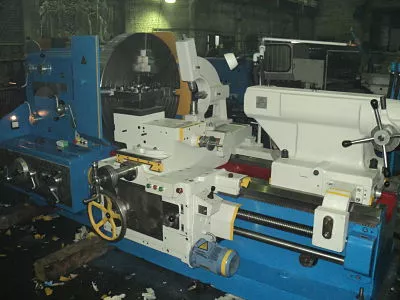

Лоботокарные станки, РТ911Ф1, РТ595, РТ411

Технические характеристики

Наименование параметров 1Н65 (1М65) РТ595, РТ911Ф1, РТ401
Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:
над суппортом, мм 650
над выемкой в станине, мм 1400*
Наибольшая длина обрабатываемой заготовки, мм 1000
Длина выемки в станине от зеркала патрона, мм 390
Размер конца шпинделя передней бабки по DIN 2-15М
Количество ступеней частот вращения шпинделя 24
Диаметр цилиндрического отверстия в шпинделе, мм 128
Пределы частот вращения шпинделя, об/мин 5 – 500
Пределы рабочих подач, мм/об.:
продольных, мм/об 0,06 — 2,42
(0,6 — 19,36***)
поперечных, мм/об 0,022 — 0,88
(0,022 — 7,04***)
резцовых салазок, мм/об 0,022 — 0,88
(0,022 — 7,04***)
Пределы шагов нарезаемых резьб:
метрических, мм 1 – 96
дюймовых, ниток/дюйм 24 — 0,25
модульных, модуль 0,5 – 24
питчевых, питч диам. 96 – 1
Ускоренное перемещение суппорта, м/мин:
продольное 3
поперечное 1
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах, кг. 8000
Мощность главного привода,кВт 22
Масса, кг. 9850
Габариты:
длина, мм 4100
ширина, мм 2200
высота, мм 1770, 1880
