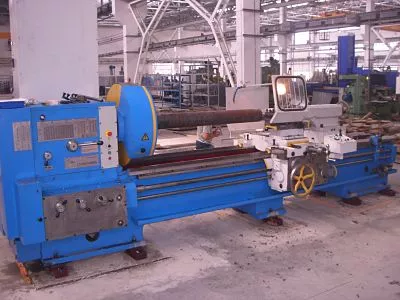

Токарно-винторезные станки, 16К40 (16Р40) РМЦ 750-10000мм

Технические характеристики

Характеристика 16К40 (16Р40)
Наибольший диаметр устанавливаемой заготовки, мм
— над станиной 840
— над суппортом 490
— над выемкой в станине 1070*
Наибольший диаметр обрабатываемой заготовки, мм
— над станиной 800
— над суппортом 490
Наибольшая длина обрабатываемой заготовки, мм 750; 1500; 2000; 3000; 4000; 5000; 8000; 10000
Длина выемки в станине от торца фланца шпинделя, мм 450*
Наибольший вес устанавливаемой заготовки, кг 3500
Высота резца, устанавливаемого в резцедержателе, мм 40
Размер конца шпинделя передней бабки по DIN 11М
Внутренний конус в шпинделе бабки шпиндельной (метрический) 115
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10—1250
Пределы рабочих подач, мм/об
— продольных 0,033—5,6
— поперечных 0,013—2,064
— резцовых салазок 0,013—2,064
Пределы шагов нарезаемых резьб
— метрических, мм 1—224
— дюймовых, ниток/дюйм 28—0,25
— модульных, модуль 0,25—56
— питчевых, питч диам. 112—0,5
Ускоренное перемещение суппорта, мм/мин
— продольное 5200
— поперечное 2000
Наибольшее усилие резания, кН 20
Наибольший крутящий момент на шпинделе, кНм 3
Мощность главного привода, кВт 18,5
Габаритные размеры (вместе с электрооборудованием), мм
— длина 3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420
— ширина 1860
— высота 1625
Масса, кг
4450; 5200; 5400; 6200; 7400; 9350; 11900; 13300
* — для токарных станков с ГАПом.

Стандартное оборудование станка 16К40 (16Р40)
• люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
• люнет подвижный (диам. 20-150 мм);
• патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
• патрон трехкулачковый диам. 400 или 315 мм.
Оборудование станка 16К40 (16Р40) за отдельную плату
• люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
• резьбоуказатель;
• конусная линейка;
• резцедержатель с быстросъемными блоками.
