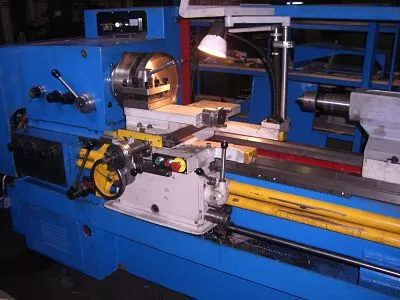

Токарно-винторезные станки, 16К25 РМЦ 750-2000мм

Технические характеристики

Модель 16К20
Наибольший диаметр обрабатываемой заготовки, мм:
— над станиной 400
— над суппортом 220
Наибольшая длина обрабатываемой заготовки, мм 750-1500
Класс точности по ГОСТ 8-82 H
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
— закрепленного в патроне 300
— закрепленного в центрах 1300
Число ступеней частот вращения шпинделя
— прямого 23
— обратного 12
Пределы частот вращения шпинделя, мин
— прямого 12,5-2000
— обратного 19-2420
Число ступеней рабочих подач:
— продольных 42, 56*
— поперечных 42, 56*
Пределы рабочих подач, мм/об
— продольных 0.07-4.16
— поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
— метрических 45, 53*
— дюймовых 28, 57*
— модульных 38
— питчевых 37
— архимедовой спирали 5
Пределы шагов нарезаемых резьб:
— дюймовых, число ниток на дюйм 24…1.625
— метрических, мм 0.5-192
— модульных, модуль 0.5…48
— питчевых, питч 96..1
— архимедовой спирали, дюйм 3/8”, 7/16”
— архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Габаритные размеры станка, мм
— длина 2812
— ширина 1166
— высота 1324
Масса станка, кг 2140
Мощность электродвигателя привода главного движения, кВт 10
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1
Мощность насоса охлаждения, кВт 0.12
