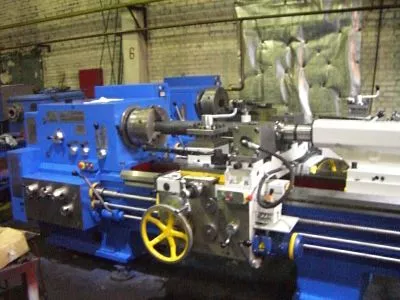

Специальные токарно-накатные станки, РТ301, РТ30101

Технические характеристики

Наибольший диаметр устанавливаемой заготовки, мм
Над станиной 700
Над суппортом 350
Над накатным устройством 240
Наибольший диаметр обрабатываемой заготовки, мм
Токарной обработкой:
Над станиной 630
Над суппортом 350
Обработкой накатыванием 200
Наибольшая длина обрабатываемой заготовки, мм не менее:
Токарной обработкой 3000
Обработкой накатыванием 2200
Наименьший диаметр заготовки, обрабатываемой накатыванием, мм 90
Наибольшая устанавливаемая масса заготовки, кг 2000
Конец шпинделя по ГОСТ 12593-72 11 М
Размер внутреннего конуса в шпинделе передней бабки по ГОСТ 25557-82 Метрич. 115
Центр в шпинделе передней бабки по ГОСТ 13214-79 7032-0043 Морзе 6
Центр в пиноли задней бабки по ГОСТ 13214-79 7032-0043 Морзе 6
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 105
Высота устанавливаемого резца, мм, не менее 32
Диаметр ролика для накатки, мм 130
Профильный радиус ролика, мм:
Упрочняющего 15
Сглаживающего 50
