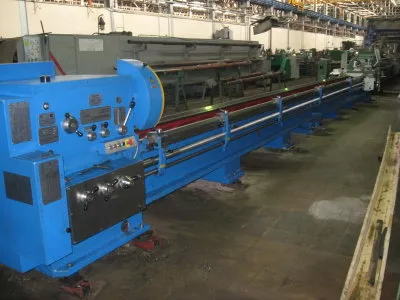

Токарно-винторезный станок, 1М63Н РМц 750-10000мм

Технические характеристики

Наибольший диаметр заготовки, мм:
— устанавливаемой над станиной 700
-обрабатываемой над станиной 630
-обрабатываемой над суппортом 350
-устанавливаемой над выемкой станины 900*
700
630
350
900*
Наибольшая длина обрабатываемой заготовки, мм 750-10000
Длина выемки в станине от торца фланца шпинделя, мм 450*
Размер конца шпинделя передней бабки по DIN 11М
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105 (80)
Пределы частот вращения шпинделя, об/мин 10-1250
Пределы рабочих подач, мм/об:
-продольных — поперечных — резцовых салазок 0,033-5,6
0,013-2,064
0,010-1,76
Пределы шагов нарезаемых резьб:
-метрических, мм
-дюймовых, ниток/дюйм
-модульных, модуль
-питчевых, питч диам.
1-224
28-0,25
0,25-56
112-0,5
Ускоренное перемещение суппорта, мм/мин:
-продольное
-поперечное
5200
2000
Наибольший вес устанавливаемой заготовки, кг 3500
Мощность главного привода, кВт 15
