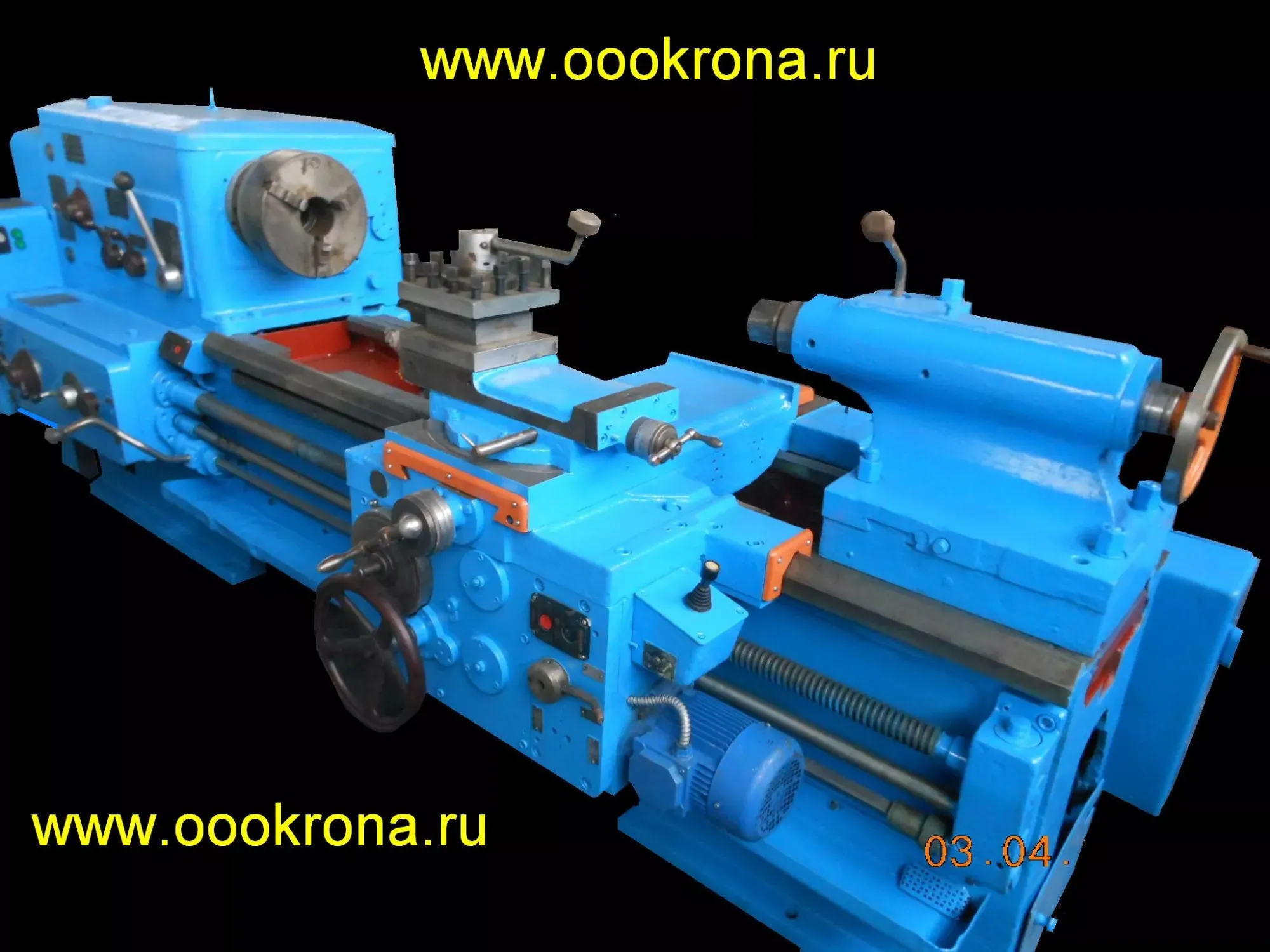

Токарный станок, 1М63

Технические характеристики

• Наибольший диаметр обрабатываемой заготовки, мм: устанавливаемой над станиной 700
• обрабатываемой над станиной 630
• обрабатываемой над суппортом 350
• устанавливаемой над выемкой станины 900*
• Наибольшая длина обрабатываемой заготовки, мм 1500
• Длина выемки в станине от торца фланца шпинделя, мм 450*
• Размер конца шпинделя передней бабки по DIN 8М
• Количество ступеней частот вращения шпинделя 22
• Диаметр цилиндрического отверстия в шпинделе, мм 70
• Пределы частоты вращения шпинделя, об/мин 10…1250
• Пределы рабочих подач суппорта, мм/об: продольных 0,033…5,6 поперечных 0,013…2,064 резцовых салазок 0,010…1,76
• Пределы шагов нарезаемых резьб: метрических, мм 1…224 дюймовых, число ниток на 1″ 28-0,25 модульных, модуль 0,25-56 питчевых, питч 112…0,5
• Ускоренное перемещение суппорта, мм/мин: продольное 5,2 поперечное 2
• Наибольший вес устанавливаемой заготовки, кг 3500
• Мощность привода главного движения, кВт 15
• Габаритные размеры станка 1М63, мм: длина 3750 ширина 1780 высота 1550
• Масса токарно-винторезного станка 1М63, кг 4840
