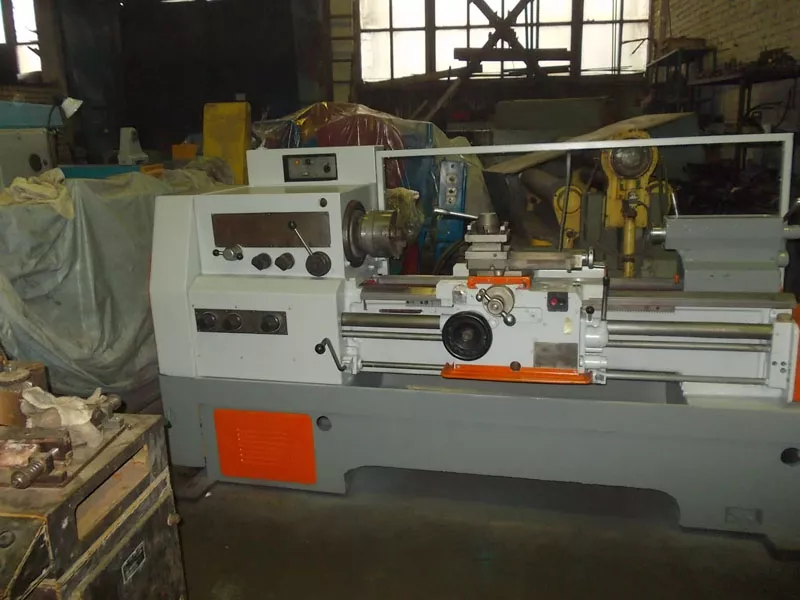

Станок токарно-винторезный, 1В62Г

Технические характеристики

Расстояние между центрами, мм. 1000
Высота центров, мм. 230
Максимальный диаметр обработки над станиной, мм. 445
Максимальный диаметр обработки над суппортом, мм. 220
Максимальный диаметр обработки в выемке станины, мм. 620
Диаметр обрабатываемого прутка, мм. 52
Диаметр циллиндрического отверстия в шпинделе, мм. 54
Конец шпинделя №6 (по DIN 55027)
Конус шпинделя Морзе 6 (7032-0043) (ГОСТ 13214-79)
Центр в пиноли задней бабки Морзе 5
Ход пиноли, мм. 150
Количество частот вращения (скоростей) шпинделя 24
Диапазон частот вращения шпинделя, об./мин. 10 — 1400
Ширина направляющих, мм. 350
Число ступеней подач 50
Диапазон продольной подачи, мм./об. 0,04 — 24,6
Диапазон поперечной подачи, мм./об. 0,02 — 12,3
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5 — 224
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5 — 224
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77 — 0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч 77 — 0,125
Ход поперечного суппорта, мм 280
Ход верхнего суппорта, мм 130
Класс точности Н
Мощность привода главного движения, кВт 7,5
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2800 х 1190 х 1450
Масса, кг. 2400
