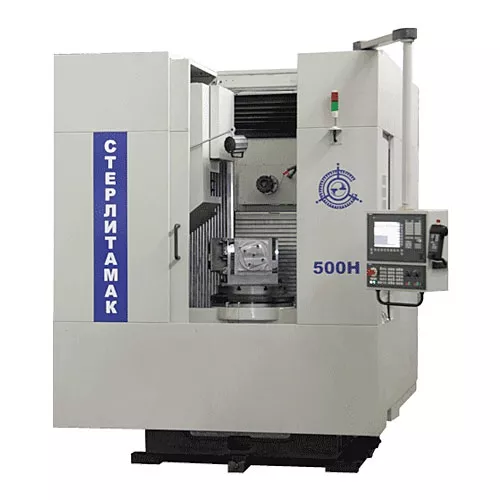

Станок фрезерно-расточный с ЧПУ, S500U

Технические характеристики

Параметры стола
Размеры рабочей поверхности стола, мм 560х500 (1200х500*)
Расстояние между пазами, мм 100
Ширина Т-образных пазов стола, мм 14Н11
Диаметр рабочей поверхности стола, мм 500
Наибольший крутящий момент, Нм 1020
Поворотный 2-х осевой стол
Диаметр планшайбы, мм O500
Диаметр центрального отверстия, мм O60H7
Количество Т-образных пазов стола 8
Ширина паза стола, мм 12Н11 (12Н7)
Наибольшая частота вращения стола (ось А и С), 1/мин 28
Наибольший крутящий момет (ось А и С), Нм 1020
Наибольший угол поворота (ось А), град +110/-90
Шпиндель
Конус шпинделя (DIN 69871) SK 40
Число ступеней частот вращения шпинделя регул. бесступ.
Пределы частот вращения шпинделя, об/мин 0-8000
Номинальный крутящий момент на шпинделе, Нм 64/45
Мощность двигателя главного движения, Квт 7,5/9
Перемещения
Наибольшее программируемое перемещение по координатам
— продольное перемещение X-салазок (Х), мм 1100
— поперечное перемещение верхних Y-салазок (Y), мм 490
— перемещение шпиндельной бабки (Z) , мм 450
Точность позиционирования по осям Х, Y, Z, мм +0,010
Дискретность задания перемещения, мм 0,001
X, Y, Z, ммм 0,01
Число управляемых осей координат 5
Число одновременно управляемых осей координат 3+2
Наибольшее усилие подачи по координатам Х,Y,Z 6000*
Пределы рабочих подач по координатам Х,Y, Z, мм/мин 1…15 000
Скорость быстрого перемещения по координатам Х, Y, Z, м/мин 20…30
Инструментальный магазин
Емкость инструментального магазина, шт. 24
Время смены инструмента, с 7
Наибольшая масса оправки, устанавливаемой в магазине, кг 8
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250
Система ЧПУ SIEMENS SINUMERIK 840D
Прочие характеристики
Масса, кг 9000 (9500)
Габаритные размеры, мм
— длина (со стружкоуборочным транспортером) 3600
— ширина 2360
— высота 3200
Общая площадь станка в плане, м2, не более ( с учетом открытых дверей, с приставным оборудованием) 27,2
