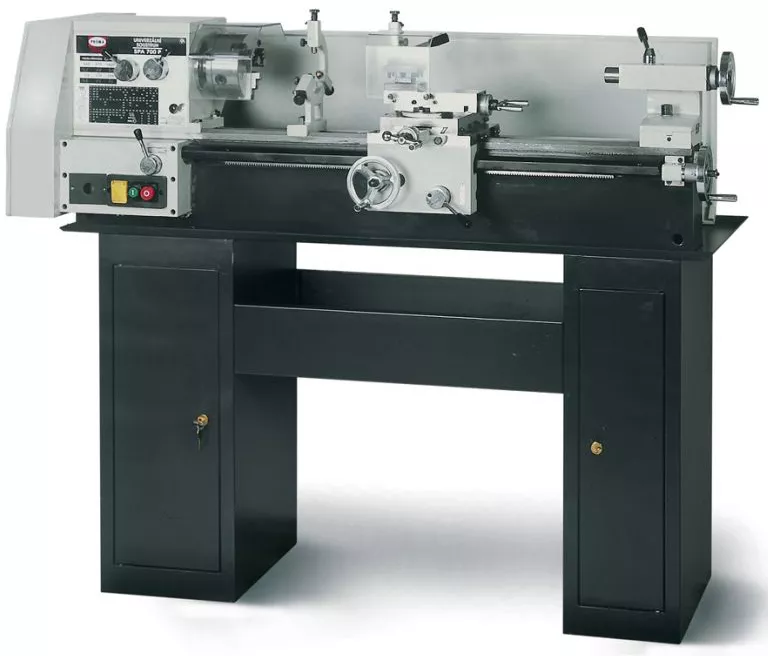

Универсальный токарный станок, SPA-700P

Технические характеристики

Потребляемая мощность, Вт 550
Диам. обточки над станиной, мм 270
Диам. обточки над седельным промежутком, мм 145
Длина обточки, мм 700
Диам. универс. патрона, мм 125
Проход шпинделя, мм 25
Конус шпинделя IV Мк
Конус пиноли II Мк
Ход пиноли, мм 40
Диапазон оборотов, мин-1 115/ 210/ 350/ 550/ 970/ 1620
Число ступеней оборотов 6
Редуктор оборотов да
Метрическая резьба — диапазон, мм 0,2/ 0,25/ 0,3/ 0,35/ 0,4/ 0,45/ 0,5/ 0,6/ 0,7/ 0,75/ 0,8/ 0,9/ 1/ 1,25/ 1,5/ 1,75/ 2/ 3/ 3,5
Метрическая резьба — число ступеней 20
Дюймовая резьба — диапазон, ниток/1″ 8/ 9/ 10/ 11/ 12/ 13/ 14/ 15/ 16/ 18/ 20/ 22/ 24/ 26/ 28/ 32/ 36/ 40/ 48/ 52/ 56
Дюймовая резьба — число ступеней 20
Автоподача продольная — диапазон, мм/об. 0,05/ 0,1/ 0,2/ 0,25/ 0,3/ 0,4/ 0,5/ 0,6/ 0,7/ 0,8/ 1/ 1,25 мм/об.
Автоподача продольная — число ступеней 12
Расстояние м/ду ножевой головкой и осью станка, мм 15 мм
Макс. подача ножевого суппорта, мм 75 мм
Макс. подача поперечного суппорта, мм 120 мм
Макс. подача продольного суппорта, мм 650 мм
Одно деление нониуса — продольная подача, мм 0,25 мм
Одно деление нониуса — поперечная подача, мм 0,08 мм
Одно деление нониуса — подача ножевого суппорта, мм 0,02 мм
Одно деление нониуса — пиноль бабки, мм 0,05 мм
Регулируемый зазор шпинделя да
Передачи в масляной ванне да
Вес, кг 150 кг
Размер: 1400x600x1150 мм
Упаковка размер ящика, мм 1500x570x560 мм

Точность и допуски
Параллельность оси шпинделя по отношению к продольному движению салазок
в вертикальной плоскости, мм 0,025/150
в горизонтальной плоскости, мм 0,05/150
Параллельность оси бабки по отношению к продольному движению салазок
в вертикальной плоскости, мм 0,03/100
в горизонтальной плоскости, мм 0,05/100
Биение шпинделя, мм 0,04
Биение зажимного конуса в шпинделе
на краю шпинделя, мм 0,03
на конце конкр. стержня длиной L, 0,05/100
Разница высот центров шпинделя и бабки, 0,08
Точность наружного круглого сечения
круглость, мм 0,02
цилиндричность, мм 0,03/100
Плоскость торца при завершающей токарной операции (вогнутый) 0,025 / диам. 100
