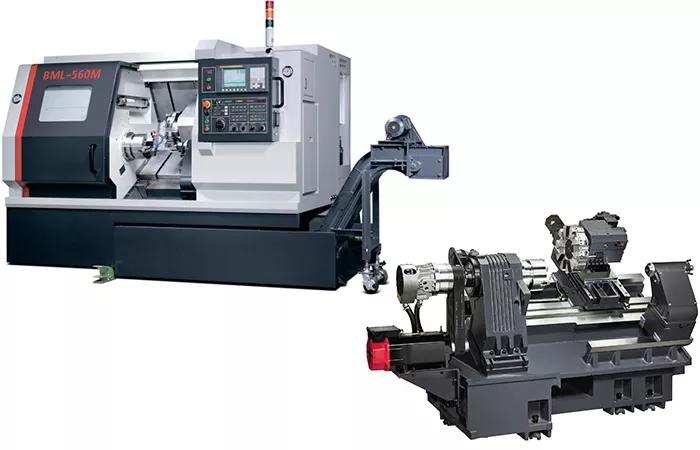

Токарный горизонтальный обрабатывающий центр BML-560M

Технические характеристики

Размер патрона дюйм 6 Наибольший диаметр обработки над станиной мм 560 Наибольший диаметр обработки над поперечными салазками суппорта мм 420 Расстояние между центрами мм 787 Максимальный диаметр точения мм 320 300 Максимальная длина точения мм 570 Перемещения Перемещение по осям X, Z мм 190 / 610 190 / 610 Быстрые подачи X, Z м/мин 20 / 20 Мощность приводов по осям X, Z кВт ?8 1,2 / 1,2 Шпиндель Скорость вращения шпинделя об/мин 4500 Мощность привода шпинделя кВт ?12 11/15 Торец шпинделя – А2-6 Диаметр отверстия шпинделя мм 55 Максимальный диаметр прутка мм 51 Внутренний диаметр подшипника мм 80 (100) Револьверная голова Количество инструмента шт. 8 (10) 12 Размер державки мм 25 х 25 25 x 25 Диаметр осевого инструмента мм 40 32 Скорость вращения фрезерного шпинделя об/мин – 5000 Мощность привода осевого инструмента кВт – ?2 2,2/3,7 Задняя бабка Диаметр пиноли мм 65 Перемещение пиноли мм 50 Конус отверстия пиноли – MT-4 Точность по ISO230-2 (97) Позиционирование мм ± 0,004 Повторяемость мм ± 0,003 Общие параметры Упаковочные размеры (с конвейером) мм 4040 x 2280 x 2180 Вес Нетто (с конвейером) кг 4170 Общая потребляемая мощность кВт 15 (380–415/220 В)
