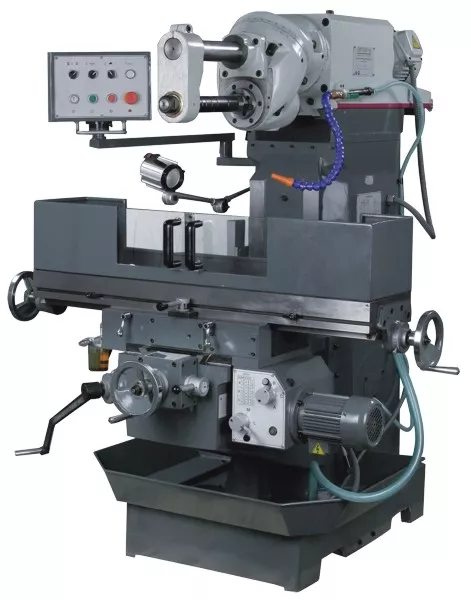

Универсально-фрезерные станки Opti MF4 Vario DPA, Opti MF4 Vario DPA

Технические характеристики

Основные технические характеристики станка:
— максимальный диаметр сверления в чугуне, мм 24
— максимальный диаметр сверления в стали, мм 20
— максимальный диаметр торцевой фрезы, мм 100
— максимальный диаметр концевой фрезы, мм 20
— конец шпинделя ISO 40 (DIN 2080, DIN 69871)
— ход пиноли, мм 127
— наклон фрезерной головки, град ± 45
— приводной механизм 8-ступенчатый, бесступ. регулирование
— автоматическая подача шпинделя, мм/об 0,04 / 0,08 / 0,15
— вылет оси шпинделя, мм 200 – 680
— частота вращения шпинделя, об/мин 9 – 6750
— размер стола, мм 1370 х 254
— перемещение по оси Х автоматическое, мм 800
— перемещение по оси Y ручное (автоматическое –опция), мм 400
— перемещение по оси Z автоматическое, мм 406
— размер Т-образных пазов, мм 16
— расстояние между пазами, мм 63
— количество пазов 3
— расстояние от торца шпинделя до стола, мм 40…446
— максимальная нагрузка на стол, кг 350
— автоматическая подача стола (9 скоростей), мм/об 18…720
— габаритные размеры, мм 1500 х 1450 х 2200
— электродвигатель главного привода, кВт/В 3,75/380
— масса станка, кг 1200
