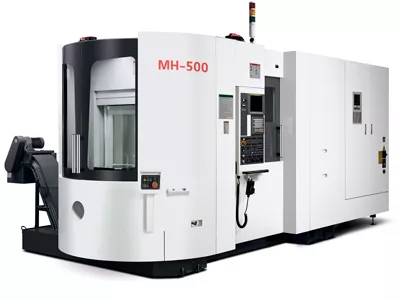

Фрезерный горизонтальный обрабатывающий центр с ЧПУ, MH-500

Технические характеристики

Размеры рабочего стола мм (дюйм) 500 х 500 (19,68 x 19,68)
Размер отверстий под болты мм M-16 х 2
Максимальный вес заготовки кг 500
Минимальный угол индексирования по оси В град. Стандарт: 0,001
Повторяемость индексирования дюйм ±4
Количество паллет шт. 2
Перемещения
Перемещения по осям X/Y/Z мм 610/510/680
Расстояние от торца шпинделя до центра стола мм 140–820
Расстояние между центром шпинделя и поверхностью стола мм (дюйм) 30–540 (1,1–21,2)
Шпиндель
Конус шпинделя – ISO №40
Диаметр переднего подшипника шпинделя мм (дюйм) 65 (2,55)
Скорость вращения шпинделя об/мин 10000 (Ременной привод)
Подачи
Диапазон рабочих подач по осям X/Y/Z мм/мин 1–24000
Толчковая подача X/Y/Z м/мин (ipm) 48 (1889)
Минимальный шаг подачи по осям X/Y/Z мм 0,001
Система обратной связи – Оптические линейки (опция)
Инструмент
Количество инструмента в магазине шт. Стандарт: 40, опция: 60
Принцип выбора инструмента – Кратчайший путь
Максимальный диаметр х длина смежного инструмента мм 76 х 300
Максимальный вес инструмента кг 7
Тип хвостовика инструмента мм BT-40, CAT-40
Приводы
Мощность привода шпинделя кВт 11/15
Мощность сервопривода по осям X/Y/Z/B кВт 4/4/4/3
Мощность привода рециркуляционного насоса смазки
шпинделя Вт 370
Централизованная система смазки Вт 12
Мощность привода гидравлического насоса кВт 2,25
Мощность привода системы СОЖ кВт 1,27 * 3
Мощность привода стружечного конвейера Вт 200
Мощность привода УСИ кВт 0,373
Цепной стружечный конвейер + бункер – Гидравлический
Точность
Позиционирование мм ±0,004
Повторяемость мм ±0,003
Прочее
Скорость смены инструмента (инструмент-инструмент) с 3
Скорость смены паллет с 14,8
Габаритные размеры станка (Д х Ш х В) мм 4700 х 2980 х 2540
Размеры упаковки (Д х Ш х В) мм 4940 х 2290 х 2500 (станок)
3500 х 2280 х 2500 (принадлежности)
Вес нетто (приблизительно) кг 11050 (40 инструментов)
Вес брутто (приблизительно) кг 12030 (40 инструментов)
