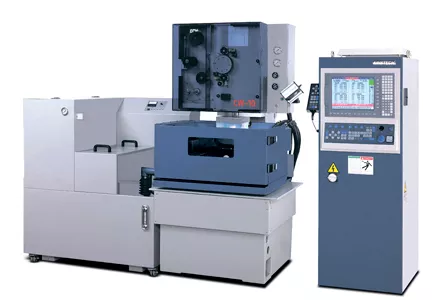

Электроэрозионный проволочно-вырезной станок погружного типа, с автозаправкой проволоки CW-10

Технические характеристики

Тип обработки – Погружной
Максимальный размер заготовки мм 680 х 420 х 150
Максимальный вес заготовки кг 250
Перемещения по X/Y мм 300 х 200
Перемещения по Z мм 150
Перемещения по U/V мм ±30 ±30
Скорость перемещения по X/Y мм/мин Максимум 900
Лучшая шероховатость μм Ra 0,65
Точность по детали мм 0,004
Максимальная скорость обработки мм2/мин 200
Приводы по осям X/Y/U/V – Сервоприводы переменного тока
Диаметр проволоки (медь) мм 0,25 (0,15–0,3)
Скорость подачи проволоки м/мин 0–15
Автоматическое натяжение проволоки гс 200–2500
Максимальный угол наклона град. ±15°/80
Максимальный вес бобины проволоки кг 6
Размер ванны мм 850 х 573 х 375
Вес станка кг 1500
Система СОЖ
Емкость бака л 480 / 420
Бумажный фильтрующий элемент SW-40 мм 300 x 60 x 500
Ионообменная смола л 15
Система контроля электропроводимости – Стандарт
Система контроля температуры воды с охладителем – Авто (опция)
Размеры блока СОЖ мм 1100 х 1400 х 1290
Вес без воды кг 200
Генератор
Выходная схема – Силовые MOS транзисторы
Максимальный выходной ток А 25
Выбор напряжения В 140
Количество шагов изменения напряжения – 10
Выбор задержки импульса – 50
Система ЧПУ
Ввод данных – Клавиатура, RS232C, карта памяти
Тип дисплея – 15” LCD-TFT
Система управления – 32-битная однопроцессорная,
сервосистема замкнутого цикла
Количество управляемых осей – X, Y, U, V, Z (5 осей)
Минимальное устанавливаемое значение шага мм 0,001
Максимальное программируемое значение мм ±9999,999
Интерполяция – Линейная / круговая
Командная система – Абсолютная / относительная
Контроль рабочей подачи – Серво / постоянная подача
Масштабирование – 0,001~9999,999
Автоматическая система 2-го реза – Повтор траектории и автоматическое
изменение параметров
Объем памяти для параметров обработки – 0–9999
Размеры шкафа (Д х Ш х В) мм 600 х 870 х 1850
Вес кг 300
Общая мощность кВА 15
