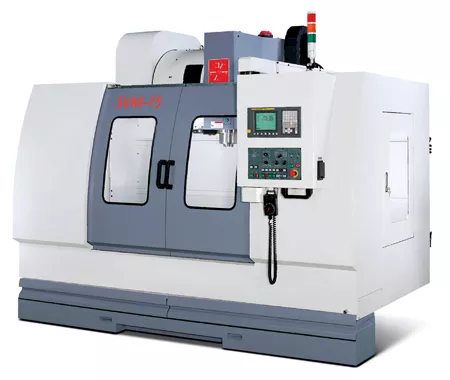

Фрезерный вертикальный обрабатывающий центр, SVM-75

Технические характеристики

Размер рабочего стола мм 850 x 500
Размер T-паза мм 14 x 3 x 100
Перемещение по осям X/Y/Z мм 550/410/460
Размер рабочего стола мм 850 x 500
Размер T-паза мм 18 x 5 x 100
Перемещение по осям X/Y/Z мм 750/500/510
Позиционирование мм 0,005/300
Повторяемость мм ±0,003
Мощность приводов по осям X/Y/Z кВт β12 1,5/1,5/1,5
Скорость быстрых подач м/мин 36 x 36 x 30
Скорость рабочих подач м/мин 10
Тип шпинделя Ременной привод BT-40
Внешний диаметр подшипника шпинделя мм 150
Мощность привода шпинделя кВт/л.с. 7,5/10
Скорость вращения шпинделя об/мин 8000
Расстояние от торца шпинделя до поверхности стола мм 130–640
Расстояние от центра шпинделя до колоны мм 556
Автоматическая система смены инструмента Тип «зонтик», кол-во позиций 20
Максимальный диаметр смежного инструмента мм 80
Максимальный вес инструмента кг 7
Мощность привода насоса СОЖ кВт/л.с. 1/2
Требование к сжатому воздуху кг/см2 6
Максимальный вес заготовки кг 500
Вес станка нетто кг 4500
Размер станка мм 2400 х 2750 х 2500
Общее энергопотребление кВт 15
