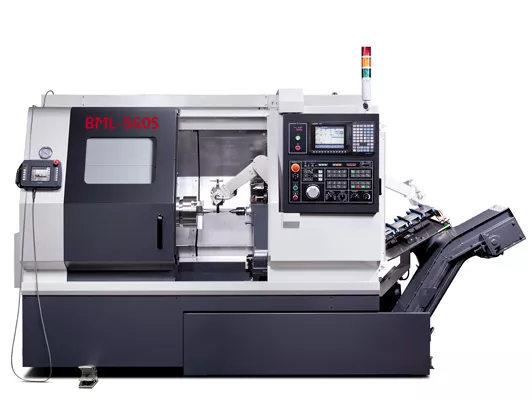

Токарный горизонтальный обрабатывающий центр с наклонной станиной, BML-560S

Технические характеристики

Параметры Единицы
измерения Система ЧПУ
Fanuc 0i-MateTD
Стандарт С осью С
Характеристики по обработке
Размер патрона дюйм 6
Наибольший диаметр обработки над станиной мм 560
Наибольший диаметр обработки над поперечными
салазками суппорта мм 420
Расстояние между центрами мм 537
Максимальный диаметр точения мм 320 300
Максимальная длина точения мм 320
Перемещения
Перемещение по осям X/Z мм 190/360 190/360
Быстрые подачи X/Z м/мин 20/20
Мощность приводов по осям X/Z кВт β8 1,2/1,2
Шпиндель
Скорость вращения шпинделя об/мин 4500
Мощность привода шпинделя кВт β12 11/15
Торец шпинделя – А2-6
Диаметр отверстия шпинделя мм 55
Максимальный диаметр прутка мм 51
Внутренний диаметр подшипника мм 80 (100)
Револьверная голова
Количество инструмента шт. 8 (10) 12
Размер державки мм 25 х 25 20 x 20
Диаметр осевого инструмента мм 40 32
Скорость вращения фрезерного шпинделя об/мин – 5000
Мощность привода осевого инструмента кВт – α2 2,2/3,7
Задняя бабка
Диаметр пиноли мм 65
Перемещение пиноли мм 50
Конус отверстия пиноли – MT-4
Точность по ISO230-2 (97)
Позиционирование мм ±0,003
Повторяемость мм ±0,002
Общие параметры
Упаковочные размеры (с конвейером) мм 3870 x 2280 x 2180
Вес нетто (с конвейером) кг 3600
Общая потребляемая мощность кВт 15 (380–415/220 В)
