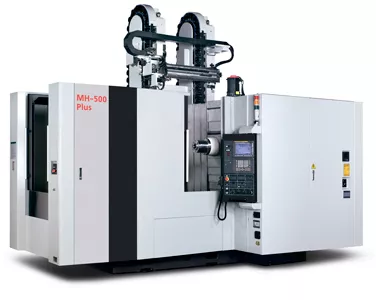

Фрезерный горизонтальный обрабатывающий центр с ЧПУ, MH-500Plus

Технические характеристики

Размеры рабочего стола мм (дюйм) 500 х 500 (19,68 x 19,68)
Размер отверстий под болты мм M-16 х 2
Максимальный вес заготовки кг 500
Минимальный угол индексирования по оси В град. Стандарт: 0,001
Повторяемость индексирования дюйм ±4
Количество паллет шт. 2
Перемещения
Перемещения по осям X/Y/Z мм 800/650/800
Расстояние от торца шпинделя до центра стола мм 150–950
Расстояние между центром шпинделя и поверхностью стола мм (дюйм) 50–700 (1,96–27,5)
Шпиндель
Конус шпинделя – ISO №50
Диаметр переднего подшипника шпинделя мм (дюйм) 90 (3,54)
Скорость вращения шпинделя об/мин 10000 (Ременной привод)
Подачи
Диапазон рабочих подач по осям X/Y/Z мм/мин 1–24000
Толчковая подача X/Y/Z м/мин (ipm) 48 (1889)
Минимальный шаг подачи по осям X/Y/Z мм 0,001
Система обратной связи – Оптические линейки (опция)
Инструмент
Количество инструмента в магазине шт. Стандартный: 40; опция: 60, 120, 180
Принцип выбора инструмента – Случайный
Максимальный диаметр х длина смежного инструмента мм 125 х 400
Максимальный вес инструмента кг 20
Тип хвостовика инструмента – BT-50, CAT-50
Приводы
Мощность привода шпинделя кВт 15/18,5
Мощность сервопривода по осям X/Y/Z/B кВт 3/7/7/4
Мощность привода рециркуляционного насоса смазки
шпинделя Вт 370
Централизованная система смазки Вт 12
Мощность привода гидравлического насоса кВт 3,7
Мощность привода системы СОЖ кВт 1,27 * 3
Мощность привода стружечного конвейера Вт 200
Мощность привода УСИ кВт 3
Цепной стружечный конвейер + бункер – Гидравлический
Точность
Позиционирование мм ±0,004
Повторяемость мм ±0,003
Прочее
Скорость смены инструмента (инструмент-инструмент) с 3,5
Скорость смены паллет с 6,8
Габаритные размеры станка (Д х Ш х В) мм 4650 х 3360 х 2817
Размеры упаковки (Д х Ш х В) мм 4930 х 2310 х 2560 (станок)
4560 х 2280 х 1830 (принадлежности)
Вес нетто (приблизительно) кг 17200 (60 инструментов)
19350 (120 инструментов)
Вес брутто (приблизительно) кг 18420 (60 инструментов)
20570 (120 инструментов)
