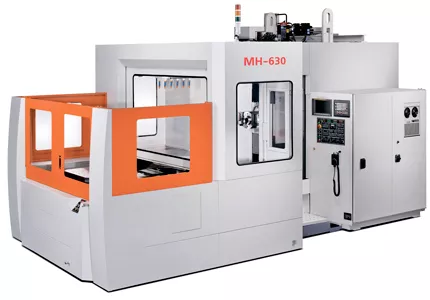

Фрезерный горизонтальный обрабатывающий центр с ЧПУ, MH-630

Технические характеристики

Размеры рабочего стола мм (дюйм) 630 х 630 (24,8 х 24,8)
Размер отверстий под болты мм M-16 х 2
Максимальный вес заготовки кг 1200 (равномерное распределение)
Минимальный угол индексирования по оси В град. Стандарт: 1; опция: 0,001
Повторяемость индексирования дюйм ±4
Количество паллет шт. 2
Перемещения
Перемещения по осям X/Y/Z мм 1000/800/750
Расстояние от торца шпинделя до центра стола мм 200–950
Расстояние между центром шпинделя и поверхностью стола мм (дюйм) 50–850 (2,0–33,5)
Шпиндель
Конус шпинделя – ISO №50
Диаметр переднего подшипника шпинделя мм (дюйм) 100 (3,9)
Скорость вращения шпинделя об/мин 45–4500 (3-ступенчатый редуктор)
Подачи
Диапазон рабочих подач по осям X/Y/Z мм/мин 1–5000
Толчковая подача X/Y/Z м/мин (ipm) 20 (787)
Минимальный шаг подачи по осям X/Y/Z мм 0,001
Система обратной связи – Оптические линейки
Инструмент
Количество инструмента в магазине шт. Стандарт: 60; опция: 80
Принцип выбора инструмента – Кратчайший путь
Максимальный диаметр х длина смежного инструмента мм 140 х 450
(максимальный Ø инструмента 230)
Максимальный вес инструмента кг 20
Тип хвостовика инструмента – BT-50, CAT-50
Приводы
Мощность привода шпинделя кВт 15/18.5
Мощность сервопривода по осям X/Y/Z/B кВт 4/4/7/1,6
Мощность привода рециркуляционного насоса смазки
шпинделя Вт 370
Централизованная система смазки Вт 12
Мощность привода гидравлического насоса кВт 5,5
Мощность привода системы СОЖ кВт 0,75/1,5
Мощность привода стружечного конвейера кВт 0,1 х 2 (1/8 HP х 2)
Мощность привода УСИ кВт 2,2
Цепной стружечный конвейер + бункер – Гидравлический
Точность
Позиционирование мм ±0,004
Повторяемость мм ±0,003
Прочее
Скорость смены инструмента (инструмент-инструмент) с 8
Скорость смены паллет с 18
Габаритные размеры станка (Д х Ш х В) мм 6238 х 2950 х 2950
Размеры упаковки (Д х Ш х В) мм 7300 х 3365 х 3530
Вес нетто (приблизительно) кг 17200/3250
Вес брутто (приблизительно) кг 21700/3550
