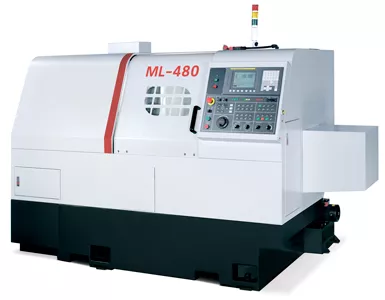

Токарный горизонтальный обрабатывающий центр с наклонной станиной, ML-480

Технические характеристики

Параметры Единицы измерения
Система ЧПУ
Fanuc 0i-MateTD
Стандарт С осью С
Характеристики по обработке
Размер патрона дюйм 8
Наибольший диаметр обработки над станиной мм 480
Наибольший диаметр обработки над поперечными салазками суппорта мм 370
Расстояние между центрами мм 615
Максимальный диаметр точения мм 240 250
Максимальная длина точения мм 470
Перемещения
Перемещение по осям X/Z мм 140/520 190/520
Быстрые подачи X/Z м/мин 30/30
Мощность приводов по осям X/Z кВт β12 1,8/1,8
Шпиндель
Скорость вращения шпинделя об/мин 50–4500
Мощность привода шпинделя кВт β12 11/15
Торец шпинделя – А2-6
Диаметр отверстия шпинделя мм 62
Максимальный диаметр прутка мм 52
Внутренний диаметр подшипника мм 100
Револьверная голова
Количество инструмента шт. 10 12
Размер державки мм 25 х 25 20 х 20
Диаметр осевого инструмента мм 40 32
Скорость вращения фрезерного шпинделя об/мин – 5000
Мощность привода осевого инструмента кВт – α2 2,2/3,7
Задняя бабка
Управление задней бабкой – Ручное
Диаметр пиноли мм 65
Перемещение пиноли мм 50
Конус отверстия пиноли – MT-4
Точность по ISO230-2 (97)
Позиционирование мм ±0,003
Повторяемость мм ±0,002
Общие параметры
Упаковочные размеры (с конвейером) мм 2930 x 2270 x 1650
Вес нетто (с конвейером) кг 2900
Общая потребляемая мощность кВт 15 (380–415/220 В)
