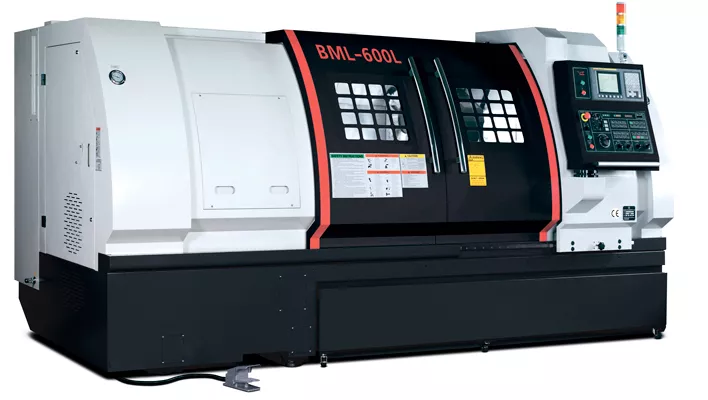

Токарный горизонтальный обрабатывающий центр с наклонной станиной, BML-600L

Технические характеристики

Параметры Единицы измерения
Система ЧПУ Fanuc 0i-TD
Стандарт С осью С
Характеристики по обработке
Размер патрона дюйм 10
Наибольший диаметр обработки над станиной мм 600
Наибольший диаметр обработки над поперечными
салазками суппорта мм 450
Расстояние между центрами мм 1380
Максимальный диаметр точения мм 420 360
Максимальная длина точения мм 1294
Перемещения
Перемещение по осям X/Z мм 230/1337 246/1337
Быстрые подачи X/Z м/мин 16/20
Мощность приводов по осям X/Z кВт α12 3/3
Шпиндель
Скорость вращения шпинделя об/мин 50– 3500
Мощность привода шпинделя кВт α30iP 15/18,5
Торец шпинделя – A2-8
Диаметр отверстия шпинделя мм 85
Максимальный диаметр прутка мм 75
Внутренний диаметр подшипника мм 120
Револьверная голова
Количество инструмента шт. 10 12
Размер державки мм 25 x 25
Диаметр осевого инструмента мм 40
Скорость вращения фрезерного шпинделя об/мин – 50–5000
Мощность привода осевого инструмента кВт – α3 3,7/5,5
Задняя бабка
Управление задней бабкой – ЧПУ
Диаметр пиноли мм 85
Перемещение пиноли мм 120
Конус отверстия пиноли – MT-5
Точность по ISO230-2 (97)
Позиционирование мм ±0,006
Повторяемость мм ±0,005
Общие параметры
Упаковочные размеры (с конвейером) мм 4720 x 2290 x 2210
Вес нетто (с конвейером) кг 7000
Общая потребляемая мощность кВт 26 (380–415/220 В)
