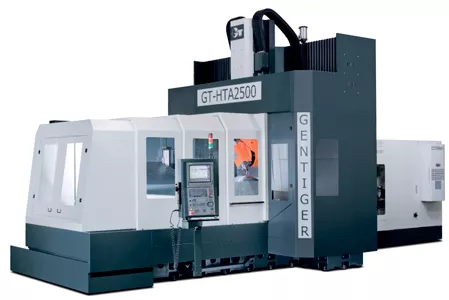

Фрезерный 5-осевой высокоскоростной обрабатывающий центр портального типа, GT-HTA2500

Технические характеристики

Перемещения по осям X/Y/Z мм 3000 x 2470 x 850
Скорость рабочих подач м/мин 20/15/20
Скорость быстрых подач м/мин 20/15/20
Размер стола мм 2800 x 1600
T-slot мм 22/210 x 8
Расстояние от поверхности стола до уровня пола мм 980
Расстояние от торца шпинделя по поверхности стола мм 100~950
Максимальный вес заготовки кг 10000
Максимальная скорость вращения шпинделя об/мин 18000
Тип привода шпинделя – Встроенный мотор-шпиндель
Смазка подшипников – Масло-воздух
Охлаждение шпинделя – Водяное
Конус шпинделя – HSK-A63
Мощность мотор-шпинделя кВт 29,5
Крутящий момент на шпинделе Nm 70,4
Вн. диаметр подшипников шпинделя мм 70
АУСИ кол-во инструментов шт. 24
Инструментальная система – HSK-A63
Максимальный диаметр инструмента мм 90
Максимальный вылет инструмента мм 250
Максимальный вес инструмента кг 6
Привод АУСИ Вт 60
Система ЧПУ – Heidenhain
Мощность приводов по осям X/Y/Z кВт 21,99/25/14,66
Требования к сжатому воздуху кг/см2 7
Позиционирование мм 0,003/300
Повторяемость мм ±0,003
Мощность кондиционера Вт 750
Мощность системы охлаждения шпинделя кВт 1,45
Мощность автоматической системы смазки направляющих Вт 150
Мощность привода насоса СОЖ кВт 2
Мощность привода насоса смыва стружки кВт 2
Общее энергопотребление (max) кВт 105
Емкость бака СОЖ л 1,170
Размеры станка мм 7300 x 4670 x 4600
Вес станка кг 40000
