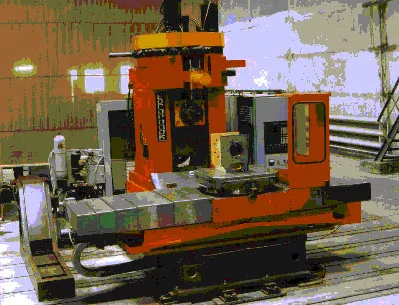

Обрабатывающий центр, ИР800ПМ8Ф4

Технические характеристики

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Рабочая зона
— Программируемые перемещения, мм:
ось Х ….. 1000
ось У ….. 710
ось Z ….. 800
ось В (дискретный стол), число поз. х град. ….. 120 х 3°
Главный привод:
— Пределы частот вращения шпинделя,об/мин…..21,2-3000
— Мощность главного привода, кВт ( в зависимости от системы ЧПУ)…..18,5(22)
— Крутящий момент на шпинделе (максимальный), Н-м …..630
Привод подачи:
— Диапазон рабочих подач:
по осям X, У, Z, мм/мин 1-3600
— Скорость быстрого перемещения
по осям X, У, Z, мм/мин… 12000
— Усилие подачи, Н:
— по осям Х,Z ….. 10000
— по оси У ….. 8000
Система автоматической смены инструмента:
— Емкость инструментального магазина, шт. ….. 30
— Наибольший диаметр инструмента, мм :
без пропуска гнезд …..125
с пропуском гнезд …..160
— Длина инструмента, мм …..30
— Наибольшая масса инструмента, кг …..20
— Время смены инструмента «от реза до реза» …..16.2-21,2
Система смены столов-спутников:
— Габариты стола-спутника, мм 800х800
— Грузоподъемность стола-спутника, кг 1500
— Емкость накопителя столов-спутников, шт …..6
Система подачи СОЖ и уборка стружки:
— Расход СОЖ, л/мин …..45
— Емкость бака СОЖ, л …..120
— Высота подъема стружки, мм …..700
Пневмооборудование:
— Расход сжатого воздуха, кб.м/мин …..1,25
— Рабочее давление воздуха, мПа ….. 0.5
— Масса станка, кг …..22745
— Габаритные размеры станка, мм 6755 х 8830 х 3455
