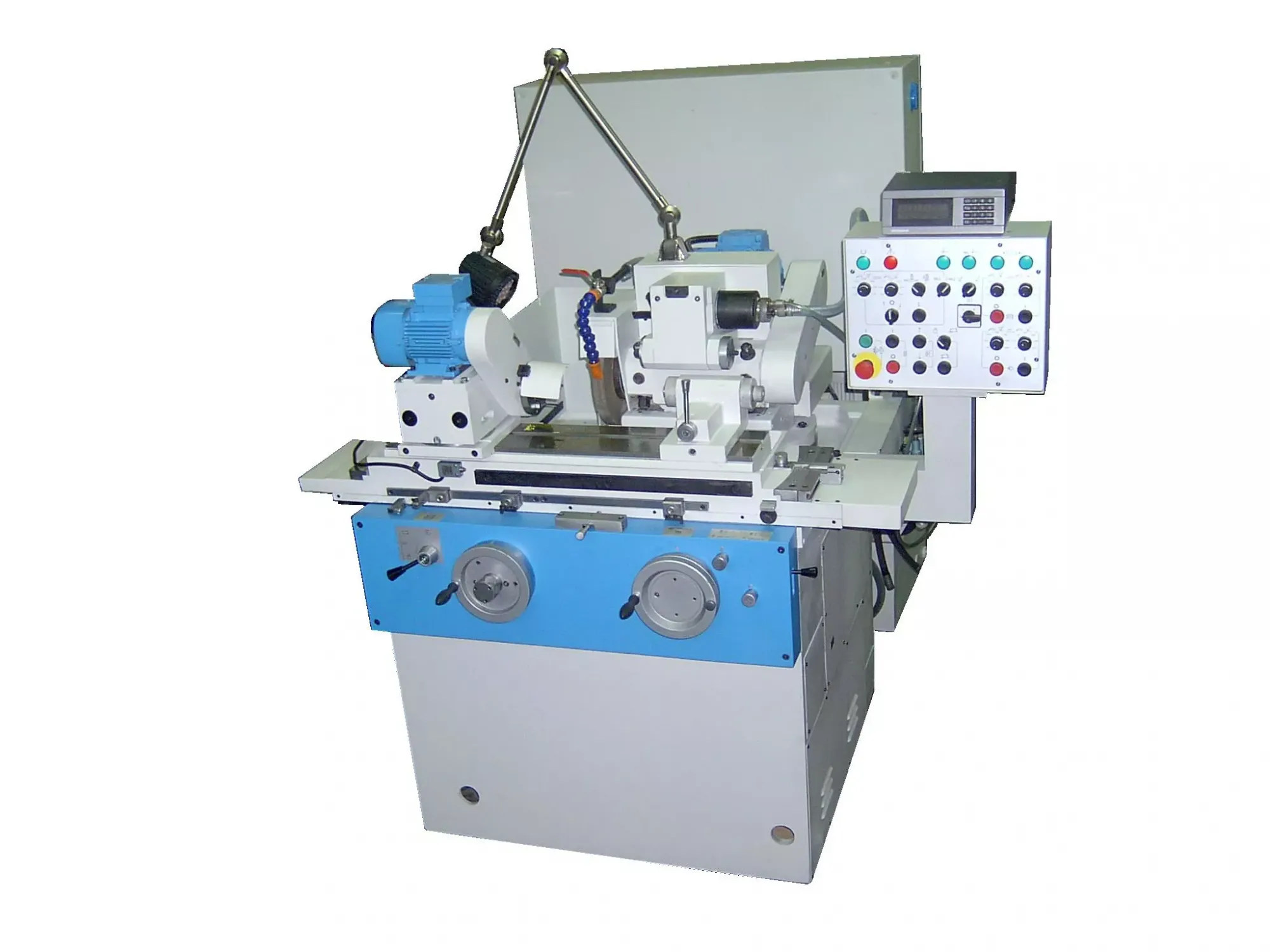

Круглошлифовальные полуавтоматы 3U10MSF1, 3U10MSF1

Технические характеристики

Технические характеристики
Наибольший диаметр устанавливаемой детали, мм 100
Наибольшая длина устанавливаемой детали , мм 250
Наибольший диаметр шлифуемой наружной поверхности, мм 100
Наибольшая длина наружного шлифования, мм 225
Рекомендуемый диапазон диаметров шлифуемых отверстий, мм 3…40
Наибольшая длина шлифуемого отверстия, мм 50
Высота центров над столом, мм 80
Масса устанавливаемой заготовки, кг, не более 10
Потребляемая мощность, кВт 6
Питающая сеть 3~50Hz 380V
Точность обработки
отклонение от круглости, мкм
в центрах 0,4
в патроне 0,6
отклонение от прямолинейности образца, мкм 1,0
шероховатость поверхности, Ra :
наружной 0,04
внутренней 0,08
торцевой 0,16
Масса, кг 1900
Комплект поставки:
-панель программирования E82ZBC
-съёмник
-приспособление для правки поворотное (на станке)
-центра
-оправка внутришлифовальная
-оправка балансировочная
-наладка для патрона
-съемник
-хомутик
-ключ
-руководство по эксплуатации

Дополнительная комплектация за отдельную плату:

1. Приспособление для внутренней шлифовки
2. Наладка с планшайбой
3. Люнет открытый
4. Люнет закрытый
5. Установка прибора активного контроля
6. Комплект фланцев шлифкруга
7. Наладка с цангами
8. Приспособление правки по радиусу
9. Приспособление для правки откидное
10. Приспособление для правки поворотное
11. Приспособление для балансировки круга
