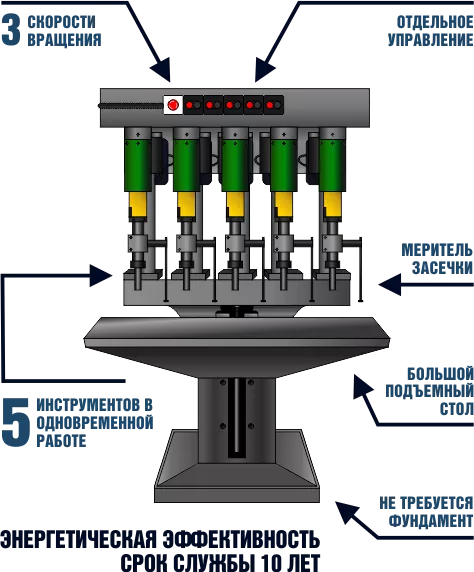

Сверлильный станок, СВ-20

Технические характеристики

• Масса станка – 860 кг
• Габариты станка – 1800x1020x900 мм
• Число шпинделей – 5
• Расстояние между осями шпинделей – 194 мм
• Наибольший диаметр сверления – 14 мм
• Ход пиноли – 100 мм
• Расстояние от торца шпинделя до стола – 20…320 мм
• Вращение шпинделя – нереверсивное
• Шпиндель с конусом – № 2в
• Наибольшее перемещение шпинделя от руки – 100 мм, механическое – нет
• Патрон сверлильный к шпинделю – ПС-15
• Наибольшее вертикальное перемещение бабки (корпуса) шпинделя от руки – 320 мм, механическое — нет
• Наибольший угол поворота бабки (корпуса) шпинделя – 360°
• Общая поверхность стола – 1080×400 мм
• Род привода – индивидуальный
• Электродвигатели: 5 шт., мощность каждого 1,1 кВт, 1400 оборотов в мин.
• Количество скоростей шпинделя – 3
• Число оборотов шпинделя по ступеням: – 1 ступень 2310 об/мин – 2 ступень 1460 об/мин – 3 ступень 850 об/мин
• Перемещение шпинделя за 1 оборот штурвала – 81,6 мм
• Наибольшее усилие, допускаемое механизмом подачи – 240 кг
